Secção 1 – Introdução ao tema

A EN 1090 é fundamental para os fabricantes que pretendem comercializar estruturas em aço e alumínio no mercado da União Europeia, uma vez que define os requisitos de conformidade ao abrigo do Regulamento dos Produtos de Construção (CPR). Esta norma está dividida em três partes principais: a EN 1090-1, que estabelece os requisitos para a avaliação da conformidade e marcação CE de componentes de estruturas; a EN 1090-2, que especifica os requisitos técnicos para estruturas em aço; e a EN 1090-3, que trata das estruturas em alumínio. De acordo com esta norma, qualquer produto de construção com função estrutural e que seja incorporado permanentemente numa obra deve apresentar marcação CE. Esta marcação não só comprova a conformidade com os requisitos essenciais da UE, como também permite a livre circulação desses produtos no mercado europeu. Sem esta certificação, os fabricantes arriscam-se a enfrentar implicações legais em caso de falhas que resultem em ferimentos ou danos.

Adicionalmente, a EN 1090 classifica as estruturas em quatro classes de execução (EXC 1 a EXC 4), cada uma com requisitos específicos consoante a complexidade e o nível de risco envolvidos. A EXC 1 abrange estruturas mais simples, como edifícios agrícolas, enquanto a EXC 2 — a mais comum — aplica-se a estruturas metálicas de suporte até à classe de resistência S700. As classes EXC 3 e EXC 4 destinam-se a estruturas mais complexas, sendo a EXC 4 reservada para aplicações de alto risco, em que uma falha pode ter consequências graves, como em edifícios públicos ou bancadas. Para obter a marcação CE, os fabricantes devem comprovar a conformidade dos seus produtos através de ensaios e da certificação de Controlo de Produção em Fábrica (CPF) emitida por um Organismo Notificado, seguida da emissão da Declaração de Desempenho (DoP). Este processo garante elevados padrões de segurança e qualidade para os produtos de construção em toda a União Europeia e reforça o compromisso dos fabricantes com o cumprimento da regulamentação europeia no setor da construção.

Secção 2: Aplicações relevantes da EN 1090

No caso dos sistemas de instalação, a conformidade com a EN 1090 é especialmente relevante para diversas aplicações que exigem elevados níveis de segurança, integridade estrutural e fiabilidade na resistência às cargas. Entre estas aplicações destacam-se:

• Passadiços pedonais, que devem garantir a circulação segura de pessoas;
• Pisos técnicos – também conhecidos como sistemas de piso integrado (Integrated Floor Systems), ou pisos elevados, dimensionados para permitir a passagem de cabos e serviços técnicos, ao mesmo tempo que suportam cargas significativas;

Figura 1: Piso Técnico

• Plataformas, frequentemente utilizadas em ambientes industriais e comerciais, quer para acesso a equipamentos, quer como superfícies de apoio para máquinas ou cargas pesadas.

Figura 2: Plataformas e passadiços numa instalação industrial

• As estruturas suspensas (overhead grids) constituem outra aplicação fundamental e são utilizadas para instalar equipamentos acima das zonas de trabalho, sendo a distribuição da carga e a segurança aspetos cruciais. Já as passagens superiores para tubagens (pipe bridges) são essenciais para suportar tubagens em diferentes zonas de uma instalação, tendo de resistir a cargas elevadas e aos requisitos ambientais.

Figura 3: Grelha suspensa

• As aplicações de elevadores também incluem componentes estruturais fundamentais para suportar com segurança as cargas dos sistemas de transporte vertical, em edifícios comerciais e residenciais.

Figura 4: Poço do Elevador

Este foco em soluções em conformidade com a EN 1090 reforça o compromisso da Hilti com elevados padrões de qualidade na instalação e no suporte estrutural em diversas aplicações.

Secção 3 – Impacto da EN 1090 nos projetos

Em 2022, uma grande empresa do setor energético encomendou uma estrutura metálica de grandes dimensões para uma instalação de tubagens de alta pressão no setor industrial. O projeto tinha um prazo reduzido, uma vez que o cliente exigia uma rápida execução para responder ao aumento da procura energética. No entanto, a meio da fase de fabrico, a empresa foi informada de que a certificação EN 1090 passou a ser um requisito obrigatório para todos os elementos estruturais metálicos nos segmentos da energia e da indústria. Esta exigência introduziu protocolos rigorosos de garantia da qualidade, normas de soldadura e rastreabilidade dos materiais, garantindo a integridade estrutural em ambientes de elevado risco.

Infelizmente, o empreiteiro não dispunha da certificação nem estava preparado para implementar os requisitos exigidos dentro do prazo estipulado para o projeto. Como consequência, os trabalhos foram imediatamente suspensos enquanto se avaliava a viabilidade de cumprimento da norma. Para estar em conformidade com a EN 1090, o empreiteiro teria de realizar investimentos significativos, incluindo a aquisição de equipamento especializado, formação de soldadores e implementação de um sistema documentado de controlo de qualidade.

Perante os custos acrescidos e os atrasos, o cliente decidiu rescindir o contrato e contratar um fornecedor certificado, referindo que o cumprimento da norma era inegociável devido aos potenciais riscos de segurança. Esta decisão resultou em perdas financeiras consideráveis para o empreiteiro, incluindo materiais não utilizados, despedimentos de pessoal e perda de futuros contratos devido ao impacto negativo na reputação. A interrupção do projeto evidenciou a importância crítica da conformidade com a EN 1090 em ambientes de elevado risco, bem como as consequências dispendiosas da não certificação num setor cada vez mais regulamentado.

Secção 4 – Portefólio em conformidade com a EN 1090

O nosso Sistema Modular MT é uma solução de suporte de alto desempenho, em conformidade com a norma EN 1090, especialmente desenvolvido para aplicações mecânicas, elétricas e hidráulicas (MEP). Esta conformidade garante o cumprimento dos rigorosos requisitos europeus em termos de integridade estrutural, qualidade e segurança em instalações com requisitos de carga. O Sistema Hilti MT apresenta vantagens significativas na relação peso/capacidade de carga, o que permite reduzir os custos globais do projeto e a pegada de carbono, enquanto o processo de montagem simples e seguro contribui para uma maior eficiência em obra. A conformidade com a EN 1090 reforça a fiabilidade do sistema e a sua adequação para aplicações que exigem suporte estrutural robusto e cumprimento das exigências regulamentares.

A Hilti lançou recentemente o novo perfil tubular MT-90H, especialmente adequado para aplicações que exigem conformidade com a EN 1090, graças a um conjunto de características que asseguram fiabilidade, conformidade regulamentar e facilidade de utilização em aplicações de suporte estrutural.

Eis algumas razões que fazem da MT-90H uma excelente escolha para aplicações em conformidade com a EN 1090:

• Elevada capacidade de carga: A MT-90H foi desenvolvida para suportar diferentes níveis de carga, sendo ideal também para aplicações exigentes onde a conformidade com a EN 1090 é um requisito essencial, como estruturas de suporte para tubagens industriais, estruturas suspensas e sistemas com várias especialidades MEP.
• Fabrico de precisão e controlo de qualidade rigoroso: Os componentes da MT-90H seguem processos de fabrico com elevado controlo de qualidade, que garantem o cumprimento dos requisitos da EN 1090, incluindo ensaios, e critérios de precisão geométrica e durabilidade — aspetos fundamentais para a marcação CE.
• Marcação CE e certificação EN 1090: O perfil Hilti MT-90H encontra-se certificado de acordo com a EN 1090, estando pronto a ser utilizado diretamente em projetos de construção na União Europeia que exijam componentes com marcação CE. Esta pré-certificação facilita o trabalho de projetistas e empreiteiros, eliminando a necessidade de ensaios ou certificações adicionais.
• Modularidade e flexibilidade: A MT-90H é parte de um sistema modular que permite configurações versáteis que se adaptam a diferentes exigências de projeto e a várias classes de execução (EXC 1 a EXC 2) previstas na EN 1090. Esta flexibilidade torna-o especialmente adequado para instalações complexas com exigências estruturais elevadas.
• Resistência à corrosão e durabilidade: Disponível com acabamentos resistentes à corrosão, o perfil MT-90H é altamente durável, adequado para instalações permanentes mesmo em ambientes mais exigentes. Esta durabilidade está em linha com os requisitos da EN 1090 no que diz respeito à segurança e longevidade das estruturas.
• Instalação simplificada: A montagem eficiente do sistema MT-90H reduz o tempo em obra e minimiza o risco de erros de instalação. Esta facilidade de aplicação contribui diretamente para a consistência e qualidade exigidas pela norma EN 1090.

Estas características, em conjunto, fazem da MT-90H da Hilti uma solução fiável para aplicações que requerem conformidade com a EN 1090, oferecendo simultaneamente desempenho técnico e cumprimento regulamentar para uma grande variedade de necessidades de estruturas de suporte.

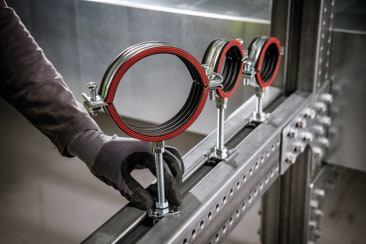

Figura 5: Sistema MT para aplicações exigentes e abraçadeiras MP-MI
