As bases de projeto de ancoragens na Europa são dadas na EN 1992-4, entretanto existem diversos casos onde as soluções não podem ser encontradas seguindo estritamente esta norma. Assim, em complemento aos métodos de cálculo da EN 1992-4, a Hilti disponibiliza uma abordagem denominada “Método SOFA”. SOFA significa “Solution for Fasteners” (Solução para fixações, em inglês), que é um método de cálculo que vai além das normas existentes. As disposições do SOFA são baseadas investigações de ponta do setor da construção e foram objeto de análises exaustivas por parte de peritos técnicos antes da sua implementação no PROFIS Engineering.

O Método de Cálculo SOFA oferece três funcionalidades principais:

1. - Disposições de cálculo para configurações de ancoragem além das abrangidas pela EN 1992-4, permitindo o dimensionamento de até 99 ancoragens em grupo.
2. - Aperfeiçoamento das disposições de cálculo ao corte na análise do modo de rotura relativo ao bordo de betão.
3. - Disposições de cálculo para casos com e sem argamassa de enchimento em ligações com afastamento da chapa de fixação.

Tanto para a funcionalidade 1, quanto para a 2, é necessário preencher o espaço vazio dos furos na chapa metálica, de forma a garantir que todas fixações sejam carregadas uniformemente.

Seja cálculo estático ou dinâmico, a EN 1992-4 cobre uma gama limitada de configurações de ancoragens, como pode ser observado na Figura 1. O espaçamento entre ancoragens numa direção deve ser o mesmo, e a disposição máxima de ancoragens é limitada a uma configuração retangular 3x3, quando não próximo do bordo. Outras formas (como circular ou a livre alocação das ancoragens dentro da chapa de fixação) estão fora do âmbito da EN 1992-4. As configurações de ancoragem permitidas dependem dos seguintes parâmetros:

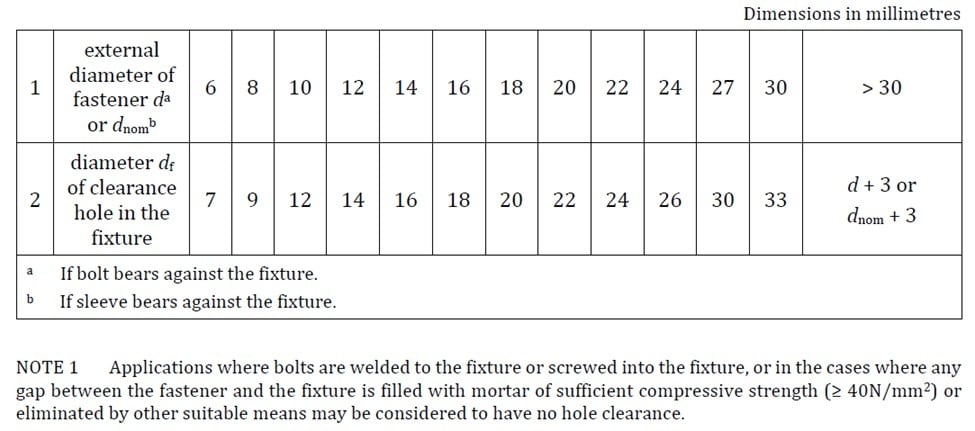

• Furo na chapa metálica de fixação e localização da ancoragem: Dependendo da localização da ancoragem dentro do furo na chapa metálica de fixação, não é possível considerar que todas ancoragens resistem à mesma carga de corte. O diâmetro máximo do furo na chapa é definido na Tabela 1.
• Direção da carga: De acordo com a EN 1992-4, fixações podem ser solicitadas à tração, corte ou à combinação destes.
• Localização da fixação em relação ao bordo do betão: A EN 1992-4 diferencia ligações localizadas próximas ou distantes do bordo. Se a distância da fixação ao bordo for maior que 10hef (10 vezes o embebimento da ancoragem) e 60dnom (60 vezes o diâmetro exterior da ancoragem) em ambas direções (c­1 e c2), a ancoragem é considerada distante do bordo. Caso não seja, então a influência da distância ao bordo precisa ser considerada na verificação dos modos de rotura do betão.

a) Fixações sem espaço vazio no furo na chapa de fixação para todas distâncias ao bordo e todas direções de carga, fixações com diâmetro de ancoragem e de furo na chapa de fixação de acordo com a Tabela 1 situadas longe do bordo para todas direções de carga, e fixações com diâmetro de ancoragem e de furo na chapa de fixação de acordo com a Tabela 1 situadas próximo ao bordo e somente sujeitas à tração.

Figura 1 – Configurações de ancoragem abrangidas pelas EN 1992-4

b) Fixações com diâmetro de ancoragem e de furo na chapa de fixação de acordo com a Tabela 1 situadas próximo ao bordo para todas direções de carga.

Esta é a primeira parte da série de artigos que abordam o SOFA. Em artigos futuros, iremos abordar como o SOFA otimiza a verificação da rotura do bordo de betão e de ligações com afastamento da chapa de fixação. Pode consultar a próxima parte a partir da seguinte ligação.
