O que é o Profis Engineering Suite?
PROFIS Engineering Suite é a plataforma online com vários módulos de software de dimensionamento de ancoragens Hilti. Substitui o antigo PROFIS Anchor e está disponível na versão Standard (Gratuita) e na versão Premium (Subscrição anual paga).

• Standard: Tudo o que estava disponível no PROFIS Anchor foi incorporado no pacote Standard com funcionalidades melhoradas.
• Premium: Novas características permitem a análise dos diferentes elementos da ligação do aço ao betão incluindo material de base, chapa de aço, ancoragens, soldadura e reforços sob CBFEM (Cálculo Avançado da chapa de fixação). A integração com software estrutural como o STAAD.pro, Robot e SAP 2000 também é possível.

Ambas as versões encontram-se incorporadas na plataforma como software cloud-based e seguem os últimos códigos e normas, tais como Eurocode 2 Parte 4 (EN 1992-4) e a ETA, dependendo das configurações do país.

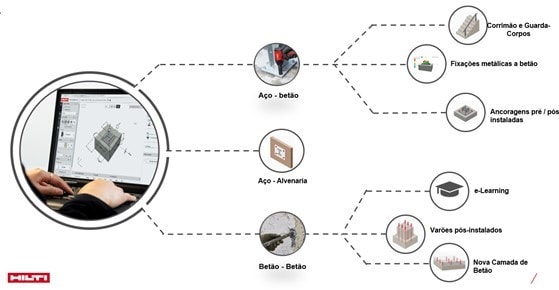

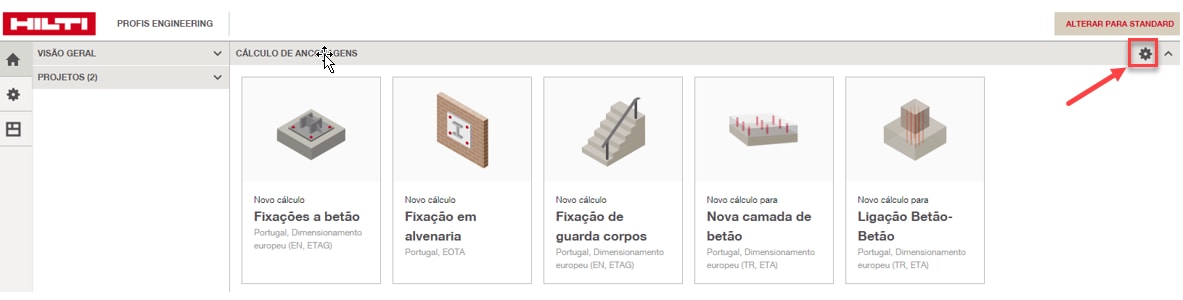

O Profis Engineering tem diversos módulos de dimensionamento divididos em 3 categorias de Fixação (ver Imagem abaixo):

• Aço-Betão
• Aço-Alvenaria
• Betão-Betão

O Profis Anchor ainda está disponível?
O Profis Anchor deixou de estar disponível e de ser suportado desde Junho 2021. Portanto, experimente agora a PROFIS Engineering. O PROFIS Engineering tem a mesma funcionalidade na versão standard que esteve disponível no PROFIS Anchor.

O que é a Chapa de Fixação Avançada / CBFEM no PROFIS Engineering Premium?
O novo cálculo CBFEM (Component Based Finite Element Method ) utiliza a modelação estrutural avançada para determinar as cargas que atuam sobre as ancoragens para avaliar a rigidez da chapa. A chapa de fixação é modelada como elementos de casca com um comportamento elasto-plástico bi-linear. Como a tensão da chapa excede a sua resistência, o módulo FEM também calcula a deformação plástica na chapa de fixação e a deformação geral.

O software também compara as forças na chapa FEM com forças equivalentes que seriam obtidas conforme o Eurocódigo considerando um comportamento de chapa rígido. A partir da deformação plástica, deformação e tensões no betão, o utilizador pode concluir se o dimensionamento está ou não próximo do comportamento rígido .

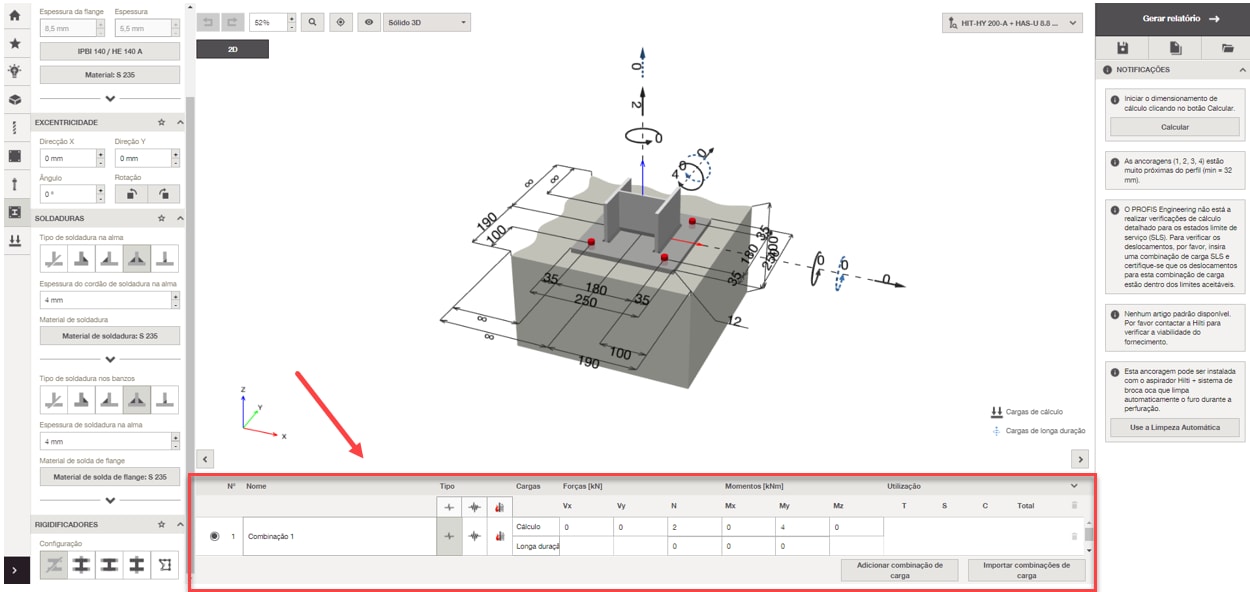

O PROFIS Engineering permite o cálculo da chapa de fixação no menu “Cargas / Tipo de Cálculo” (ver Imagem abaixo).




Poderá optar pelo tipo de cálculo pretendido na opção seguinte:



O PROFIS Engineering Versão Standard permite o cálculo da chapa de fixação com comportamento “Rígido”, e como resultados poderá consultar a distribuição das forças de tração nas ancoragens.

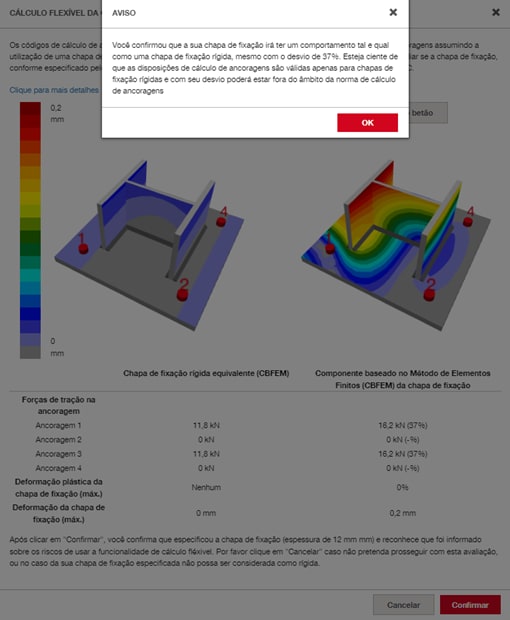

Na Versão Premium poderá selecionar a opção tipo de cálculo “Flexível” e verificar o comportamento da não rígido da chapa de fixação. Após introduzir as características do material base, das ancoragens, das soldaduras e dos rigidificadores, poderá proceder com o cálculo. O software irá alertar o utilizador caso os resultados obtidos estejam próximos de um comportamento rígido. Neste alerta poderá também consultar os resultados da deformação plástica, da deformação geral e das tensões no betão, bem como, as forças de tração atuantes nas ancoragens.



Tenho de pagar para utilizar o PROFIS Engineering?

Não. A versão standard está disponível após completar um teste de 30 dias do pacote Premium. Tudo o que é fornecido no PROFIS Anchor foi incorporado no pacote Standard com a funcionalidade melhorada do PROFIS Engineering. Ver abaixo para uma comparação dos Pacotes do PROFIS Engineering.



Posso abrir os meus ficheiros do PROFIS Anchor no PROFIS Engineering?
Sim. Basta arrastar e largar o seu ficheiro PROFIS Anchor para a janela "Importar ficheiro existente" ou clicar em "Selecionar ficheiro" para navegar para o seu ficheiro guardado.



O software pode calcular múltiplos casos de carga?

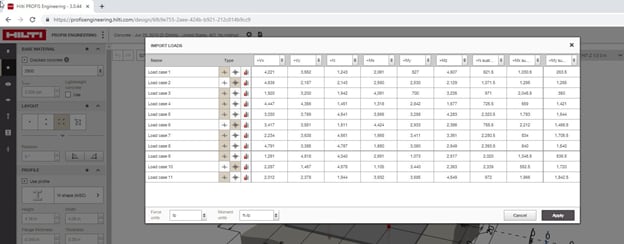

Utilizando a Versão Premium é possível criar combinações de cargas da seguinte forma:

1) Introduzir individualmente as combinações de carga pretendidas.

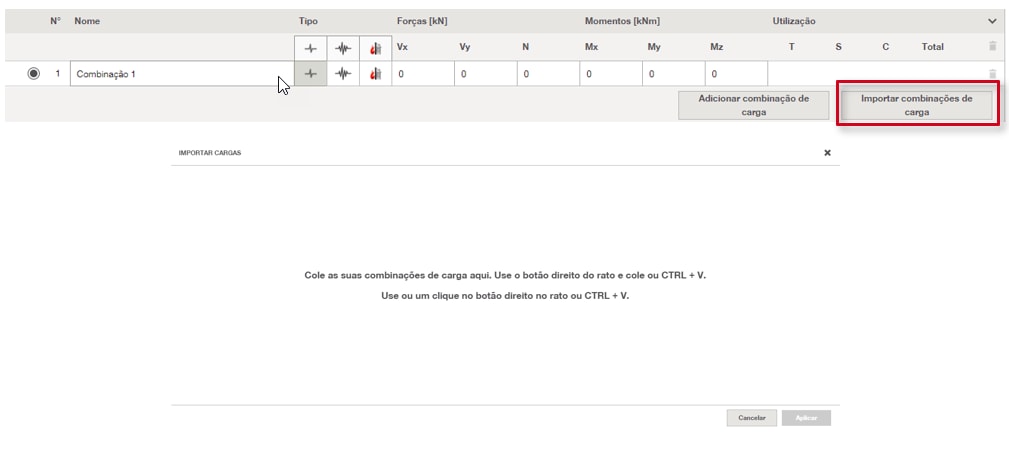

2) Copiar e colar as combinações de carga de um ficheiro Excel.

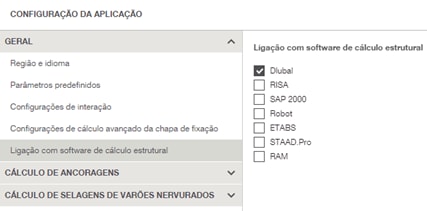

3) Importar cargas de softwares de análise estrutural, incluindo SAP2000, STAAD.Pro, ETABS, e Robot.



Quantas combinações de carga podem ser concebidas ao mesmo tempo?
Para a maioria dos dimensionamentos pode adicionar até 1000 combinações de carga. Para a Análise da Chapa de Fixação, utilizando a funcionalidade Modelação Análise Componente baseado no Método de Elementos Finitos (CBFEM), está limitado a 20 combinações de carga.

Para os cálculos de rutura por cisalhamento, a PROFIS Engineering ainda irá considerar apenas a fila de âncoras mais próxima da borda onde a carga de cisalhamento está a atuar?
Sim, o método de análise permanece inalterado.

Como posso definir PROFIS Engineering como padrão para determinada norma ou regulamentação de cálculo?
No menu de definições, pode selecionar as normas/regulamentos de cálculo que pretende aplicar ao novo projeto.

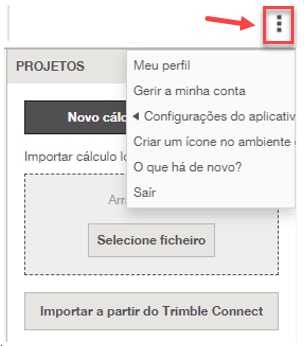

1) Selecionar o menu Definições

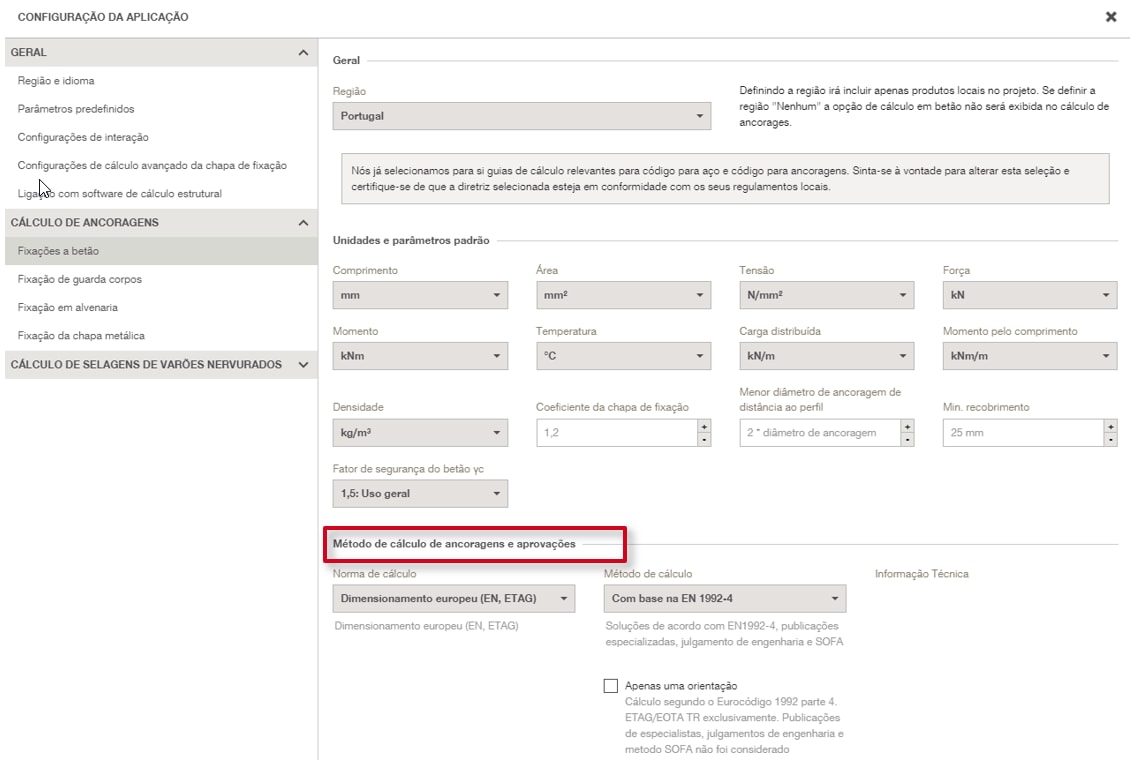

2) No separador de "Configuração da Aplicação", selecionar as normas/regulamentos de cálculo que pretende aplicar ao novo projeto

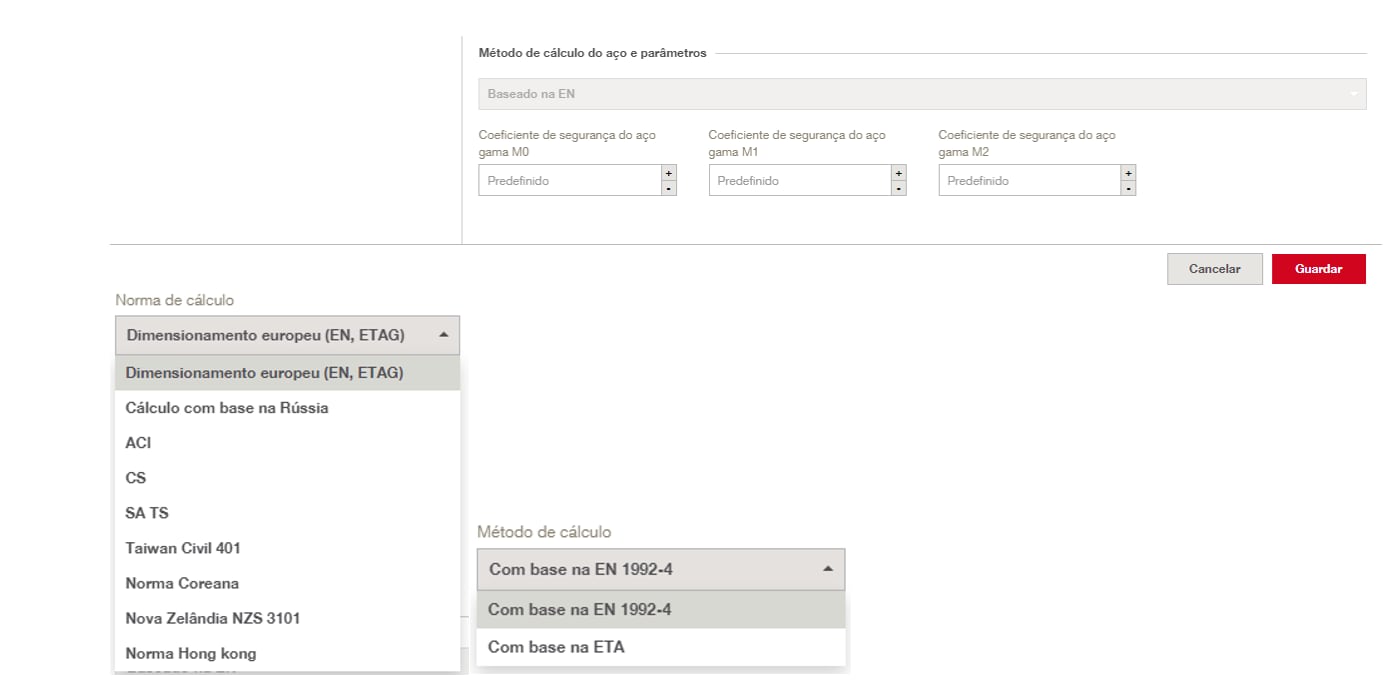

3) Dentro das opções de Normas de Cálculo temos disponível as seguintes:




O que acontece se alguém estiver a usar uma licença flutuante e não sair da sessão? A licença flutuante será mantida até indefinidamente?
A sessão de licença flutuante expirará após 1 hora de inatividade.

Como é que se liberta uma licença flutuante?
O utilizador terá de sair da sua conta a fim de libertar a licença flutuante que tem em uso antes de fechar a janela do navegador. Se isto não for feito, a licença flutuante será mantida até que a sessão expire.



Seria possível verificar duas vezes um dimensionamento feito com PROFIS Engineering alguns anos mais tarde? O que acontece se o sistema de ancoragem utilizado para o dimensionamento original já não for oferecido pela Hilti?
Uma vez descontinuado, um produto é retirado de PROFIS Engineering e o desenho com essa ancoragem já não pode ser acedido. Da mesma forma, quando um ICC-ESR é atualizado com dados alterados; o antigo ESR não pode ser acedido no software. A intenção é evitar que os engenheiros concebam com dados/códigos obsoletos ou especifiquem produtos obsoletos.
A fim de manter os registos dos cálculos do projeto, recomendamos que guarde um relatório detalhado para os seus registos. Para definir o modelo de relatório padrão para criar relatórios detalhados, siga os seguintes passos.

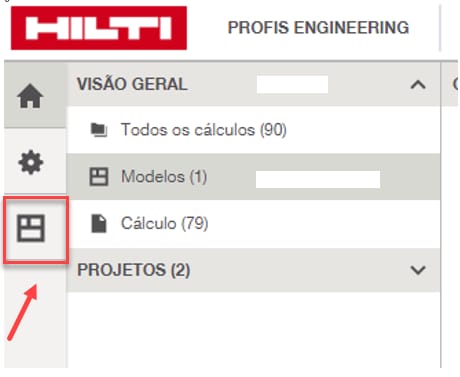

1) Selecione o menu abaixo na parte superior do Painel do PROFIS Engineering

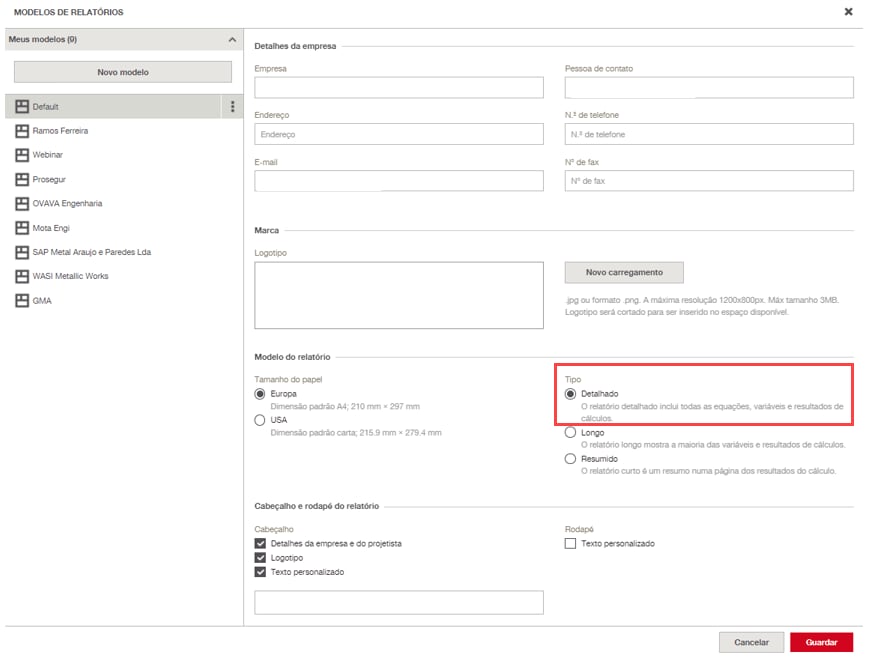

2) Defina o tipo de Modelo de Relatório que pretende

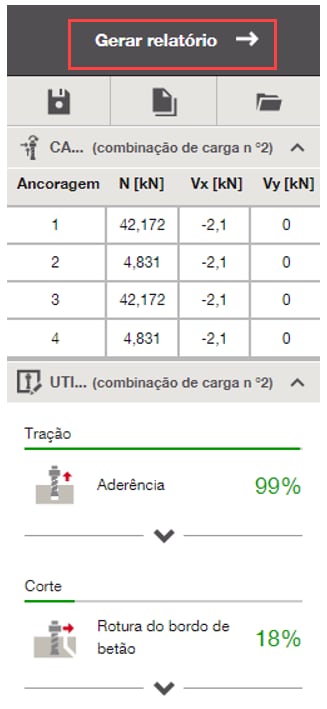

3) Clique em Gerar relatório



Quem posso contactar para obter apoio ou informações adicionais?
Para além do seu Field Engineer, pode contactar a nossa Equipa de Engenharia de Apoio Técnico para assistência e apoio.

E-mail: engenharia.pt@hilti.com

Esta é a primeira parte da série de artigos que abordam as perguntas frequentes relacionadas com o PROFIS Engineering. Pode consultar a próxima parte a partir da seguinte ligação.
