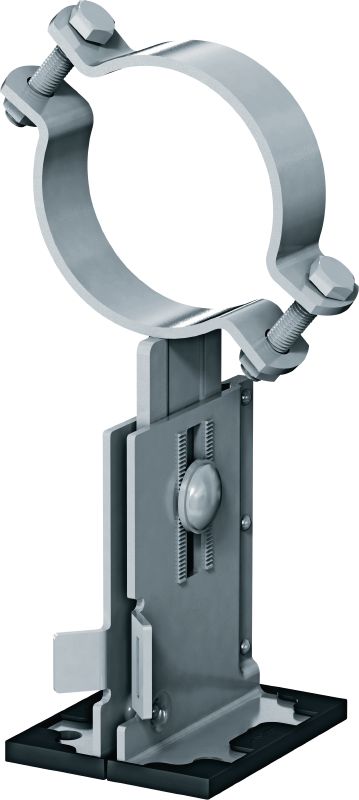

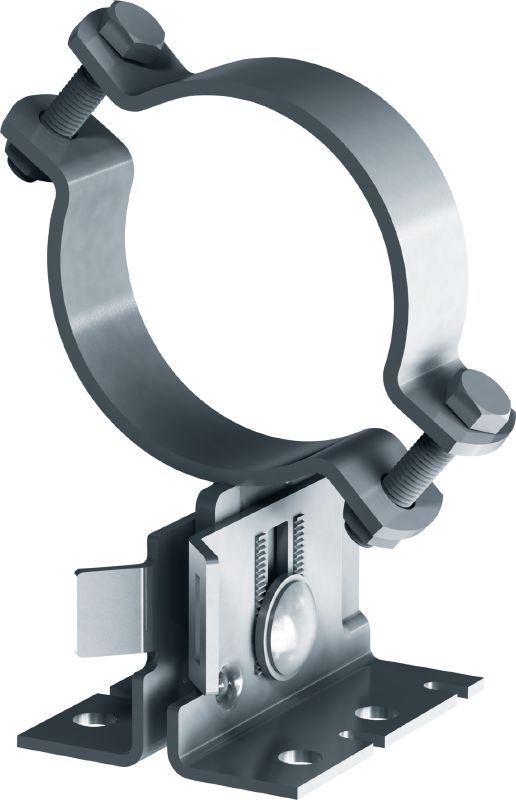

MP-PS 1-1 Base de calha para abraçadeiras

Base de calha para abraçadeiras revestida (OC) com ajuste da altura e da inclinação para aplicações industriais exigentes em espaços exteriores com tubagens de 21-173 mm (1/2" a 6") de diâmetro externo

Resistência ao fogo (Sim/Não): Não
Resistência à temperatura: -20 - 300 ºC
Composição do material: Placa de base: S280GD / POSMAC-C Modif., Curvaturas: S235JR - DIN EN 10025, Chapa intermédia: S235JR - DIN EN 10025, Chapa corrediça: PA66 + GF30, Parafuso: aço de grau 8.8, porca: aço de grau 8

Escolher opções

Gama de diâmetros - D

21 - 26 mm
26 - 31 mm
32 - 37 mm
38 - 44 mm
45 - 51 mm
52 - 58 mm
59 - 65 mm
68 - 74 mm
75 - 81 mm
88 - 94 mm
100 - 108 mm
110 - 118 mm
125 - 133 mm
136 - 144 mm
152 - 162 mm
163 - 173 mm

Altura acima do solo até à base do tubo

88.5 - 116 mm
116 - 171 mm
171 - 223.5 mm

Tamanho nominal do tubo (imperial)

1/2 pol.
3/4 pol.
1 pol.
1-1/4 pol.
1-1/2 pol.
2 pol.
2-1/2 pol.
3 pol.
3-1/2 pol.
4 pol.
5 pol.
6 pol.

Tamanho nominal do tubo

15 mm
20 mm
25 mm
32 mm
40 mm
50 mm
65 mm
80 mm
100 mm
125 mm
150 mm

Tamanho do pack

4 un
8 un

Opções de produto

Quantidade

Packs

Total Artigos

Não é possível ver os preços da sua empresa

Por favor, inicie sessão ou registe-se para ver os preços da sua empresa.

Preço líquido (com desconto)

Desde 360,95 EUR

Dados técnicos

Resistência ao fogo (Sim/Não)

Não

Resistência à temperatura

-20 - 300 ºC

Composição do material

Placa de base: S280GD / POSMAC-C Modif., Curvaturas: S235JR - DIN EN 10025, Chapa intermédia: S235JR - DIN EN 10025, Chapa corrediça: PA66 + GF30, Parafuso: aço de grau 8.8, porca: aço de grau 8

Espessura do material

placa de base: 4mm, Chapa intermédia: 7mm, Chapa corrediça: 3mm, Anilha recartilhada: 4mm

Acabamento da superfície

Revestido para exteriores - HDG

Galvanizado a quente

Sim

Aço inoxidável

Não

Condições ambientais

Exteriores, teor de poluição baixo a médio (C3 / C4 - baixo)

Tipo de material Base

Betão, Aço, Suporte modular

Tamanho da chave

19 mm

Torque de aperto para ajuste da altura

50 Nm

Comprimento

141 mm

Informações adicionais sobre o produto

Coeficiente de atrito - chapa corrediça (PA66-GF30) em superfície de liga de zinco-magnésio: 0,146, Coeficiente de atrito - chapa corrediça (PA66-GF30) em superfície galvanizada a quente (HDG): 0,129, Coeficiente de atrito - chapa corrediça (PA66-GF30) em superfície eletrozincada: 0,177

Documentos

Características & Aplicações

Características

Universalidade – use o mesmo sistema de bases de calha para fixar suportes fixos, de correr, direcionáveis ou sem apoio a vigas modulares Hilti, barras de aço e a betão
Amplo apoio informático – simplifique os cálculos utilizando as bibliotecas PROFIS, Hilti FixPoint Calculator e BIM/CAD e os vários módulos de extensão (plug-ins)
Dados das cargas e documentação disponíveis – design em conformidade com a norma EN13480-3, Eurocódigo 3 e as diretrizes MSS-SP58 para componentes de suporte de tubos
Maior rapidez de instalação na obra – regule facilmente a altura e a inclinação depois de a base de calha para abraçadeiras estar fixa no lugar
Maior amplitude de apertos – indicada para vários tubos diferentes, com ou sem revestimentos suplementares

Aplicações

Fixação de tubos a barras de aço, betão ou vigas de suporte modulares Hilti
Instalações de tubagens em unidades fabris do setor industrial, produção de energia, farmacêutico, da eletrónica ou automóvel localizadas em terra
Indicada para temperaturas de aplicação até 300 °C e uma espessura de isolamento até 220 mm
Recomendada para utilizar em ambientes Interiores ou Exteriores com teor baixo a médio de poluição (C3)

Para informação sobre certificados, por favor ver artigos individualmente.
