MP-PS 4-2 Base de calha para abraçadeiras

Abraçadeira de base MP-PS M4-2 503-513 2 #2331049

Base de calha para abraçadeiras revestida (OC) com ajuste da altura e da inclinação para aplicações industriais exigentes em espaços exteriores com tubagens de 217-610 mm (8" a 24") de diâmetro externo

Gama de diâmetros - D: 503 - 513 mm
Tamanho nominal do tubo (imperial): 20 pol.
Tamanho nominal do tubo: 500 mm

Escolher opções

Gama de diâmetros - D

217 - 227 mm
244 - 254 mm
267 - 277 mm
318 - 328 mm
350 - 360 mm
401 - 411 mm
452 - 462 mm
503 - 513 mm
605 - 615 mm

Altura acima do solo até à base do tubo

88.5 - 116 mm
116 - 171 mm
171 - 223.5 mm

Tamanho nominal do tubo (imperial)

8 pol.
10 pol.
12 pol.
14 pol.
16 pol.
18 pol.
20 pol.
24 pol.

Tamanho nominal do tubo

200 mm
250 mm
300 mm
350 mm
400 mm
450 mm
500 mm
600 mm

Tamanho do pack

1 un

Opções de produto

Quantidade

Packs

Total un

Não é possível ver os preços da sua empresa

Por favor, inicie sessão ou registe-se para ver os preços da sua empresa.

Preço líquido (com desconto)

614,07 EUR

614,07 EUR / 1 un

Dados técnicos

Gama de diâmetros - D

503 - 513 mm

Tamanho nominal do tubo (imperial)

20 pol.

Tamanho nominal do tubo

500 mm

Resistência ao fogo (Sim/Não)

Não

Resistência à temperatura

-20 - 300 ºC

Composição do material

Placa de base: S280GD / POSMAC-C Modif., Curvaturas: S235JR - DIN EN 10025, Chapa intermédia: S235JR - DIN EN 10025, Chapa corrediça: PA66 + GF30, Parafuso: aço de grau 8.8, porca: aço de grau 8

Espessura do material

placa de base: 4mm, Chapa intermédia: 7mm, Chapa corrediça: 3mm, Anilha recartilhada: 4mm

Acabamento da superfície

Revestido para exteriores - HDG

Galvanizado a quente

Sim

Aço inoxidável

Não

Condições ambientais

Exteriores, teor de poluição baixo a médio (C3 / C4 - baixo)

Tipo de material Base

Betão, Aço, Suporte modular

Parafuso de aperto

M16x80

Torque de aperto

60 Nm

Tamanho da chave

19 mm

Torque de aperto para ajuste da altura

50 Nm

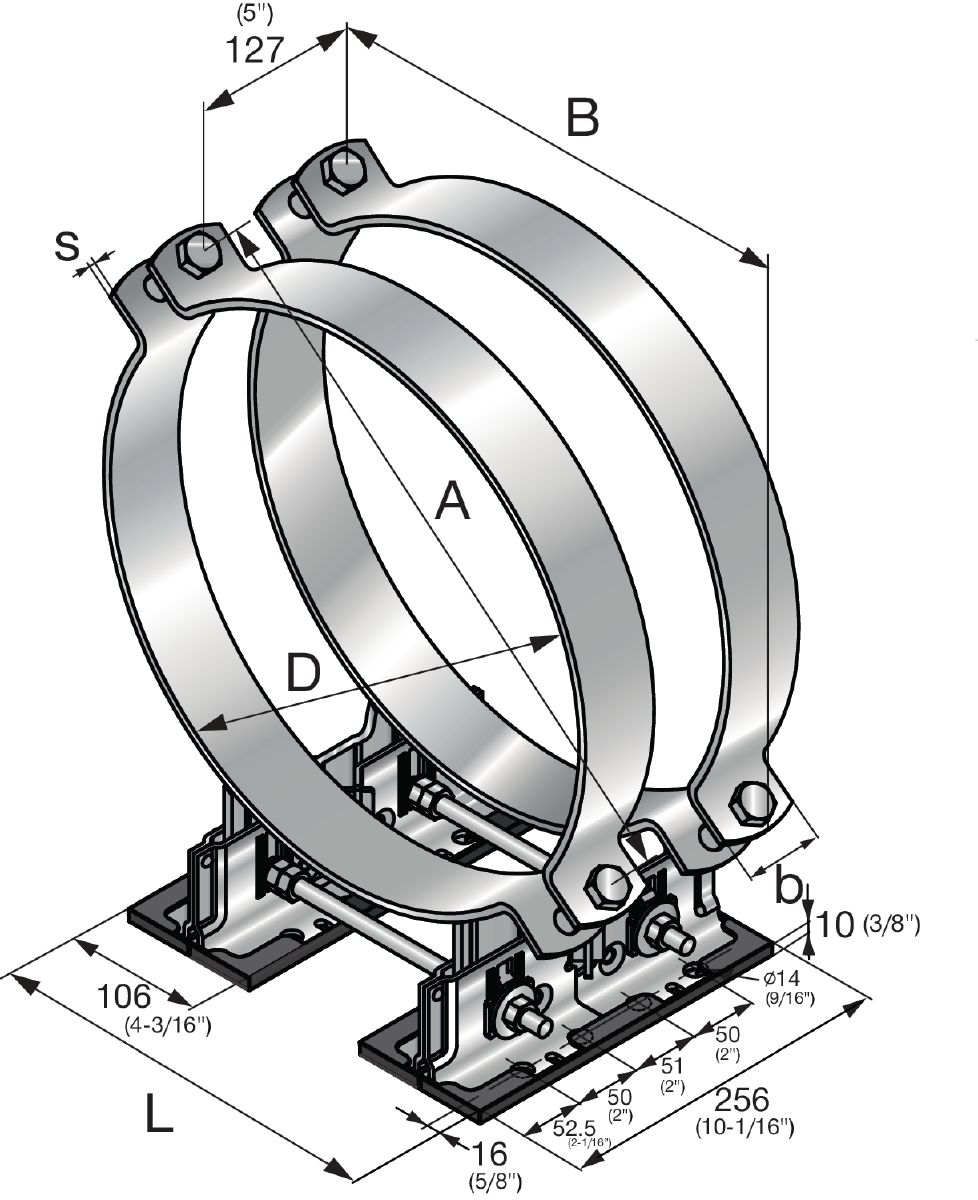

Largura da secção cruzada - b

60 mm

Espessura da secção cruzada - s

6 mm

Largura e espessura da secção cruzada (b x s)

60 x 6 mm

Altura - H

669 mm

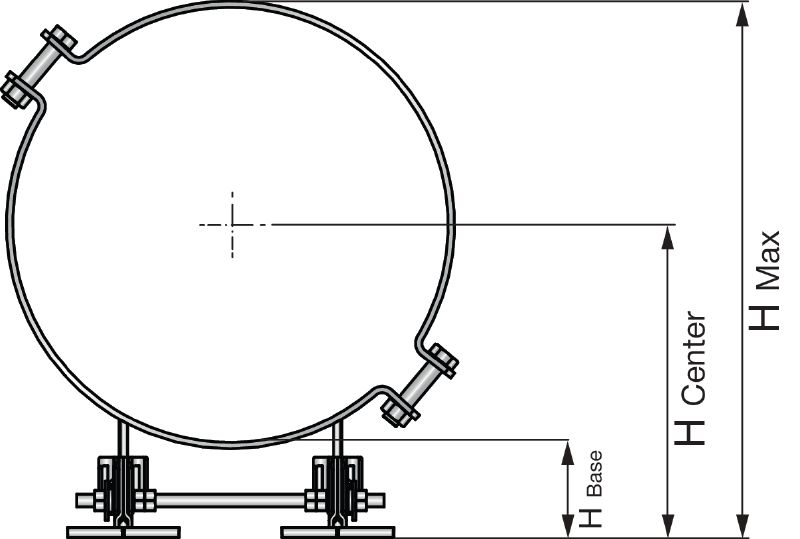

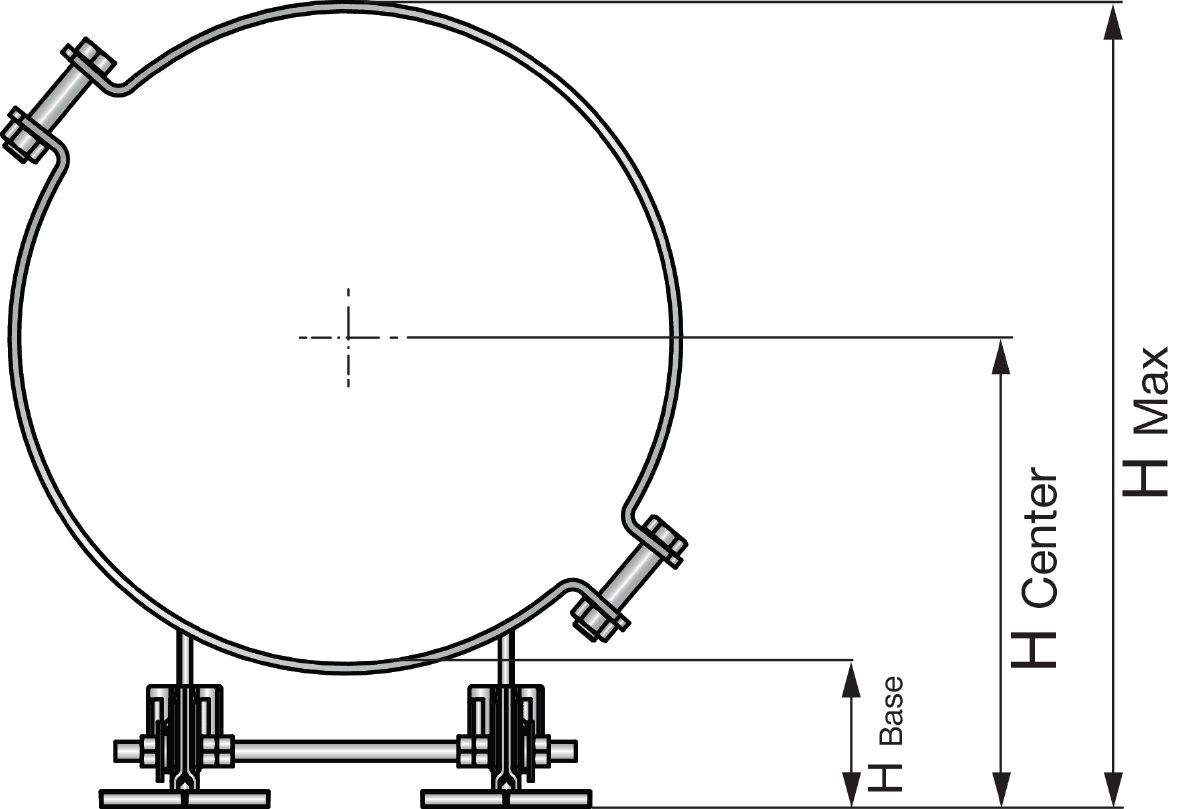

Altura acima do solo até à base do tubo

116 - 171 mm

Altura mín. acima do solo até à base do tubo

116 mm

Altura mín. acima do solo até à base do tubo (polegada de conversão fracionária)

4-9/16 pol.

Altura máx. acima do solo até à base do tubo

171 mm

Altura máx. acima do solo até à base do tubo (polegada de conversão fracionária)

6-11/16 pol.

Altura acima do solo até ao centro do tubo

372.5 - 427.5 mm

Altura mín. acima do solo até ao centro do tubo

372.5 mm

Altura mín. acima do solo até ao centro do tubo (polegada de conversão fracionária)

14-11/16 pol.

Altura máx. acima do solo até ao centro do tubo

427.5 mm

Altura máx. acima do solo até ao centro do tubo (polegada de conversão fracionária)

16-13/16 pol.

Largura - B

512 mm

Comprimento

256 mm

Peso

17.75 kg

Informações adicionais sobre o produto

Coeficiente de atrito - chapa corrediça (PA66-GF30) em superfície de liga de zinco-magnésio: 0,146, Coeficiente de atrito - chapa corrediça (PA66-GF30) em superfície galvanizada a quente (HDG): 0,129, PA66-GF30 vs Zn: 0,177

Documentos

Características & Aplicações

Características

Universalidade – use o mesmo sistema de bases de calha para fixar suportes fixos, de correr, direcionáveis ou sem apoio a vigas modulares Hilti, barras de aço e a betão
Amplo apoio informático – simplifique os cálculos utilizando as bibliotecas PROFIS, Hilti FixPoint Calculator e BIM/CAD e os vários módulos de extensão (plug-ins)
Dados das carga e documentação disponíveis – design em conformidade com a norma EN13480-3, Eurocódigo 3 e as diretrizes MSS-SP58 para componentes de suporte de tubos
Maior rapidez de instalação na obra – regule facilmente a altura e a inclinação depois de a base de calha para abraçadeiras estar fixa no lugar
Maior amplitude de apertos – indicada para vários tubos diferentes, com ou sem revestimentos suplementares

Aplicações

Fixação de tubos a barras de aço, betão ou vigas de suporte modulares Hilti
Instalações de tubagens em unidades fabris do setor industrial, produção de energia, farmacêutico, da eletrónica ou automóvel localizadas em terra
Indicada para temperaturas de aplicação até 300 °C e uma espessura de isolamento até 220 mm
Recomendada para utilizar em ambientes Interiores ou Exteriores com teor baixo a médio de poluição (C3)
