Construir lajes mistas em aço e betão

Aumente a sua produtividade, otimizando a execução de lajes mistas em aço e betão com os conectores de corte Hilti X-HVB

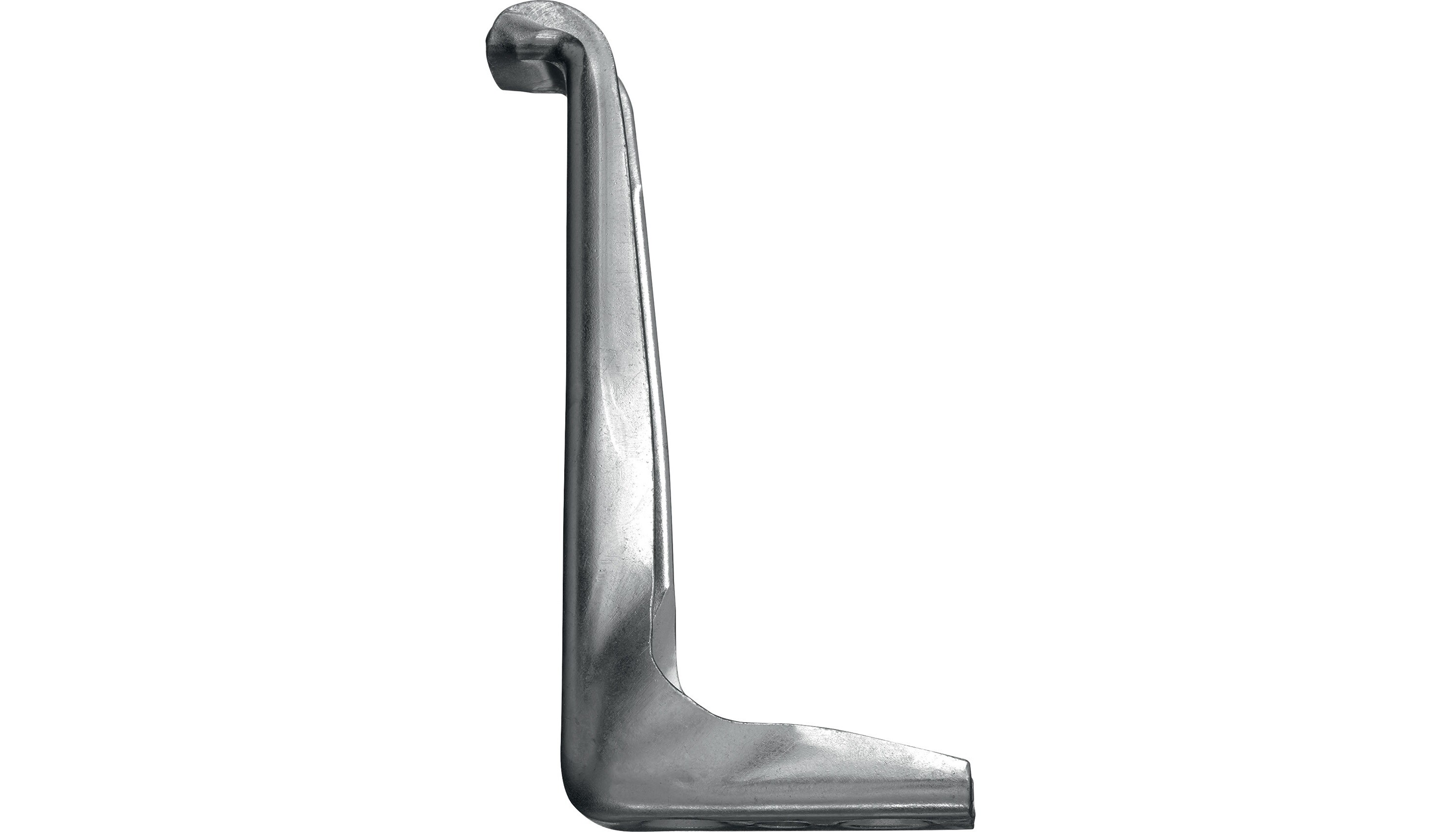

Conetores de corte X-HVB

conetor de corte Hilti para ligação aço betão

Esta solução de construção de lajes mistas, com conetores Hilti fixos com pregos, permite reduzir o custo total de instalação. O objetivo consiste em garantir a ligação mecânica entre as vigas metálicas e a laje em betão.

Esta solução é ideal para construções novas, mas também para a remodelação e reabilitação de edifícios antigos, para os quais a ligação com conetor soldado não é possível. Outra vantagem é a ligação com conetores fixos com pregos, o que permite uma instalação simples e rápida em obra, não condicionada por condições climatéricas, nem da realização de furos prévios na laje ou chapa colaborante.

Vantagens da estrutura mista em aço e betão

Para as construções tradicionais e modernas, como lajes (também conhecidas como pavimento) com estrutura metálica, a laje de betão suporta as sobrecargas impostas de acordo com o tipo de utilização. A chapa colaborante e os perfis metálicos que suportam a laje de betão são calculados de forma independente.

É importante referir que a ligação mecânica entre os materiais aço e betão permite aumentar a resistência do sistema e, consequentemente, a redução de flechas:

  • O betão tem uma boa resistência à compressão, sendo esta própria resistência mínima à tração.
  • O aço apresenta o mesmo nível de desempenho mas à tração. Acabaram-se os problemas de instabilidade nas zonas comprimidas.

Quais as vantagens da ligação aço-betão com os conetores Hilti X-HVB?

Sem conexão: desvantagens

Para uma laje mista em flexão, composta por uma viga metálica e uma laje em betão sem ligação entre elas, os elementos vão fletir de forma independente.

Consequentemente, existe um deslizamento entre os materiais. A laje não participa na resistência à flexão, o betão apresenta fissuras e transforma-se numa carga adicional para a estrutura.

Com conexão: vantagens

Graças à ligação entre os materiais aço e betão, os deslizamentos deixam de existir e a secção comporta-se de forma monolítica. Assim, a laje de betão é comprimida e o aço é solicitado em tração. A construção é estável.

Modo de aplicação do conetor Hilti X-HVB: aprenda a fazer em menos de dois minutos!

alt text

Construções novas e reabilitações

A solução mais simples e rápida para construir pavimentos em aço e betão

Construction neuve

Construções novas

Nas construções novas, os conetores ficam integrados, desde a conceção, como complemento da estrutura metálica e elemento da cofragem (revestimento de piso ou pré-laje). A utilização de conetores permite a diminuição significativa do peso das vigas e travessas até 30%.

Chantier de réhabilitation

Reabilitação

Em remodelações, os conetores são colocados nas vigas metálicas existentes. Graças à colocação de uma laje fina de betão, é possível aumentar significativamente a resistência e sobrecargas de utilização.

Vantagens dos conetores

  • Redução das espessuras dos pavimentos
  • Redução do peso da estrutura
  • Facilidade de instalação sem soldaduras

Vantagem do reforço do pavimento existente sem expor a estrutura

  • Reforço do pavimento existente sem comprometer a estrutura
  • Conservação do pavimento existente
  • Diminuição dos escombros a retirar
  • Ausência de perfis para transportar e eliminar

Vantagens

Fixação direta com pregos: um princípio simples e homologado

  • Homologado
    1 / 2
    Homologado

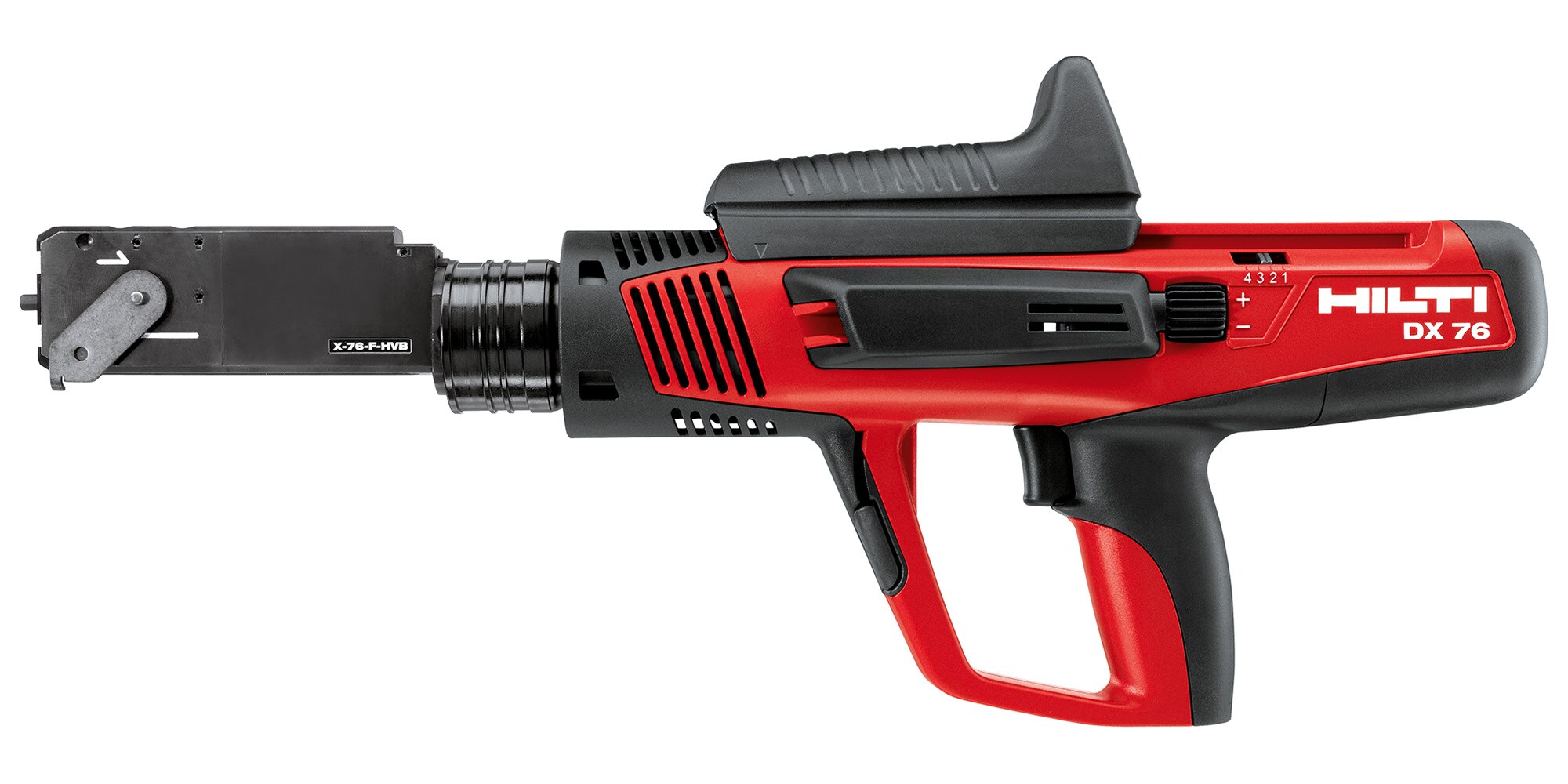

    Única solução no mercado com ETA (homologação europeia ETA-15/0876) em conformidade com o Eurocódigo 4. A pistola de pregos Hilti DX 76-PTR é uma ferramenta autónoma, independente de qualquer fonte de alimentação. Fixa sobre todos os tratamentos de superfície de chapas e vigas.

  • 2 / 2
    Simples

    Instalação não é afetada pelas condições climatéricas. Controlo visual da correta instalação dos conetores. Gama completa de conetores com 40 a 140 mm de altura.

Outras vantagens dos conetores Hilti

  • Um design único: o prego X-ENP 21 HVB foi desenvolvido pelos nossos engenheiros exclusivamente para o conetor X-HVB.
  • Respeito pelo ambiente: os cartuchos Hilti utilizados na pistola de pregos DX 76 PTR são "clean tech" o que significa que os materiais pesados, como o chumbo, são eliminados.
  • A única solução que oferece dados e validação para incêndio.
  • A obtenção de melhores dados sobre conetores de pequeno tamanho.

Estudo técnico

Economize no mínimo 15% em cada obra

Ganhe rentabilidade

Comparação entre uma construção nova com e sem conetores Hilti X-HVB (caso básico).

Faça um pedido de estudo (dimensionamento e cotação) e perceba quanto poderá poupar nas suas obras.

Beneficie ainda de assistência técnica gratuita durante todo o período da sua obra

  • Mediante um simples pedido de estudo, apresentamos-lhe as nossas recomendações, tendo por base as suas notas de cálculos e informações prestadas.
  • Os nossos colaboradores recebem formação sobre a utilização dos conetores X-HVB.
  • Sempre que necessário, prestamos-lhe assistência diretamente em obra.
  • Fornecemos garantia a todos os seus produtos Hilti em termos de qualidade e serviços.
