Muito boa tarde,
Estou a dimensionar lajes mistas com conectores X-HVB e precisava de saber qual a resistência ao fogo que conseguimos atingir com esta solução.
Desde já muito obrigada,
Cumprimentos,
Dulce Lopes
Cara colega Eng.ª Dulce Lopes,
Antecipadamente agradecemos a pergunta e utilização do nosso canal Ask Hilti!
Sugerimos o favor de analisar o Manual de Conetores - SOLUTIONS FOR COMPOSITE BEAMS (https://productdata.hilti.com/APQ_HC_RAW/ASSET_DOC_16549897.pdf), disponível na página do produto do endereço eletrónico da Hilti, no separador: Informação Técnica.

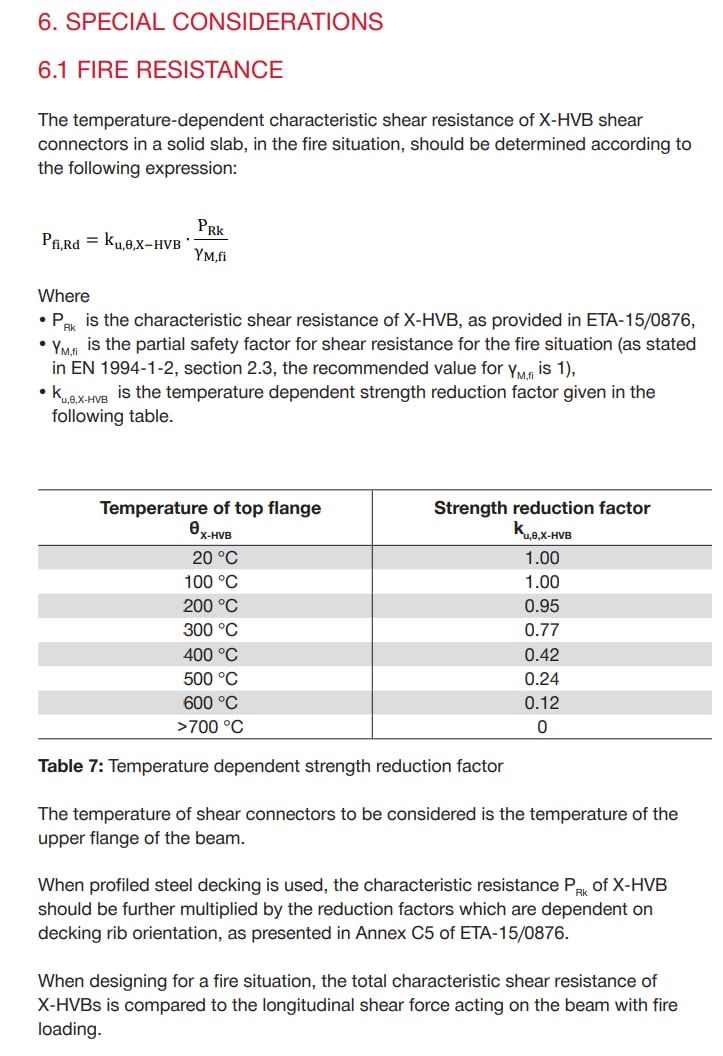

No ponto 6.1 Fire Resistance (pág. 21) encontra a informação que procura (imagem em anexo)
Não hesite em nos contactar no caso de mais dúvidas/questões.
Cumprimentos
Boa tarde Engª Dulce Lopes,
Para responder à sua questão, no Shear Connector Design (clicar), não tem opção com carga atuante de fogo. Pode efetuar o cálculo estático e depois efetuar uma análise, mas manual, com base nas “Considerações especiais” anteriormente enviadas, ajustando o n.º de conetores personalizando este número no aplicativo.
Quanto a desprezar ou não os coeficientes de redução face a análise ao fogo, dependerá de qual a temperatura que se poderá vir a estimar na zona onde se encontra o conetor (face superior). Se a proteção permitir que esta temperatura não ultrapasse os 100ºC, entende-se não exista qualquer redução de resistência e não será necessário esta análise.
Sugeria indicasses que caso pretenda contactar diretamente a nossa equipa de engenharia que estamos disponíveis em engenharia.pt@hilti.com ou via telefone 222414100.
