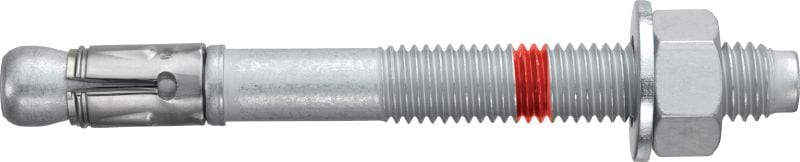

Ancoragem de expansão HST3
Ancoragem em cunha de máximo desempenho para cargas estáticas e sísmicas exigentes em betão fissurado (aço carbono)
- Material, corrosão: Aço carbono, zincado
- Formato da cabeça: Rosca externa
- Homologações/relatórios de teste: ETA, FM (Factory Mutual), Fogo, Sísmico
Os nossos clientes também procuram por bucha metálica, ancoragem mecânica, ancoragem de expansão or Ancoragem em cunha.
Dados técnicos
Documentos
Características & Aplicações
Características
- Ancoragens mais económicas e otimizadas – maior gama disponível de profundidades de embebimento e bordo e espaçamento flexíveis, possibilitando a execução de projetos mais económicos ao utilizar placas de base e braços de calha para fachadas mais pequenos

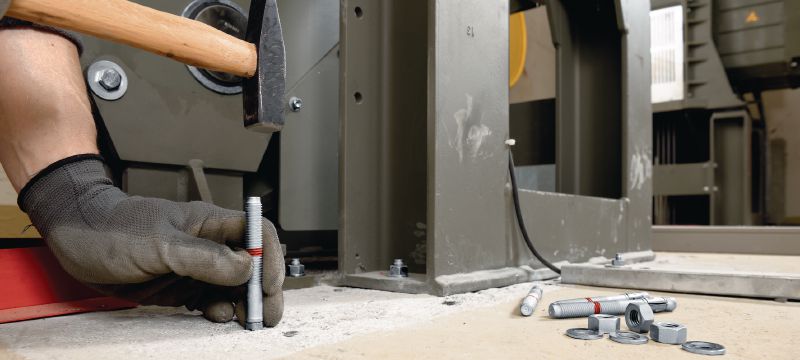

- Mais rápida e fácil de instalar corretamente – não requer limpeza do furo (M8-M20) e está pronta para o pré-tensionamento automatizado com uma ferramenta de binário adaptável Hilti Adaptive Torque (M8-M16)
- Apoio ao design disponível – use o PROFIS Engineering Suite para simplificar a esquematização das uniões de aço a betão ou contacte a Equipa de Técnicos Hilti local para obter aconselhamento sobre projetos mais complexos
- Inspeções mais facilitadas – marcação da cabeça com o tipo e comprimento da ancoragem para simplificar o controlo de qualidade após a instalação
Aplicações
- Ancoragem de expansão em aço carbono galvanizado para todas as fixações relevantes para a segurança no betão fissurado e não fissurado em ambientes corrosivos
- Todas as fixações relevantes para a segurança em condições de carga sísmica, categoria C1 para elementos não estruturais e categoria C2 para elementos estruturais

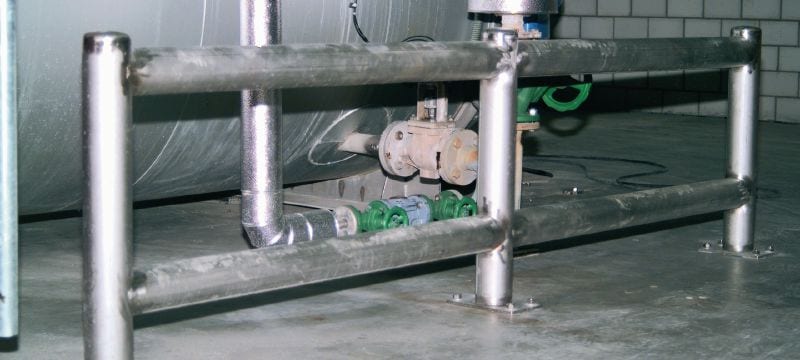

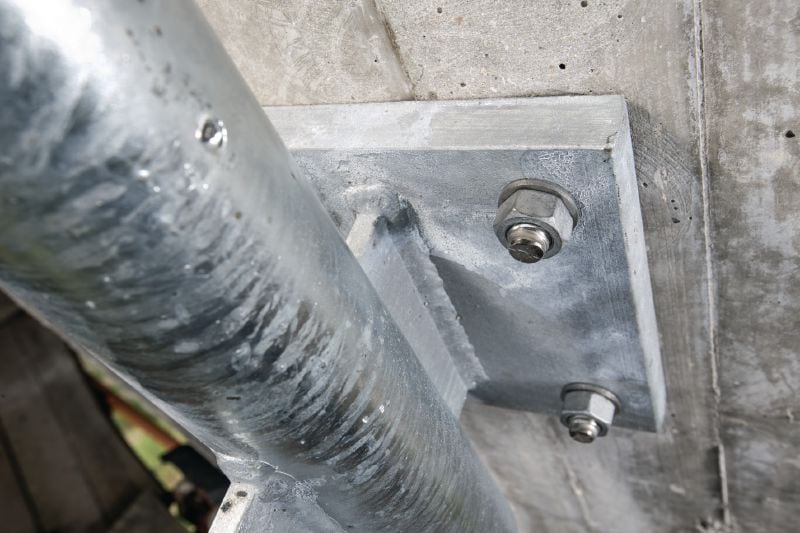

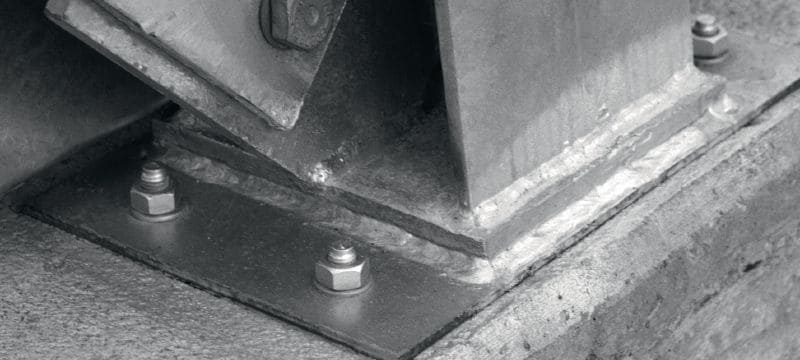

- Fixação de placas de base, corrimãos, sistemas de fachadas, maquinaria ou prateleiras a betão
- Indicadas para utilização em ambientes interiores secos
Para informação sobre certificados, por favor ver artigos individualmente.
Produtos relacionados
Vídeos do produto
Demonstração, chat e chamada gratuita
As suas prescrições estão a ser devidamente aplicadas em obra?
Porquê e como controlar o torque de instalação
Perscreveu num projeto ancoragens de expansão ou elementos de suporte e não sabe se foram instalados corretamente em obra? A nossa chave de impacto inteligente garante-lhe um torque de aperto em conformidade com a documentação técnica.
Porque é que é importante controlar o torque de instalação?
As ancoragens com demasiado torque ou torque insuficiente estão entre as causas mais comuns de incumprimento nas inspeções de obras
Torque: difícil de ver, fácil de negligenciar. No que respeita à ancoragem em betão, aplicar o torque correto é extremamente importante. Em termos simples, se uma ancoragem não for apertada com o torque especificado, é só uma questão de tempo até as falhas se fazerem notar. O KSCE Journal of Civil Engineering classifica as ancoragens com demasiado torque ou torque insuficiente como a segunda maior razão para o incumprimento nas inspeções em obra.
Existem várias razões que explicam o facto do torque especificado não ser aplicado desde as instruções à utilização prática. A principal é o tempo: com as pressões de prazos constantemente a aumentar, é praticamente impossível ter tempo para fixar e verificar cada ancoragem. Além disso, os profissionais especializados em obra e com formação nem sempre estão disponíveis.
Compreender os perigos de demasiado torque
Quando a ancoragem está demasiado apertada, o cone move-se demasiado fundo para dentro do anel de expansão. Isto gera elevadas forças de pré-esforço no betão, o que pode levar ao esmagamento do betão e reduzir as forças absorvidas pela fixação.
Podem então ocorrer dois tipos de fissuras prejudiciais:
- Microfissuras que, quando demasiado grandes, podem ser prejudiciais para o desempenho da ancoragem;
- Fissuras macroscópicas que podem ser escondidas debaixo da placa, tornando-as muito difíceis de detetar.
Dado que estas fissuras são difíceis de detetar, é complicado fornecer posteriormente um controlo de qualidade. Por esta razão, prescrever uma ferramenta que automaticamente assegure o torque correcto é essencial para assegurar um controlo de qualidade eficaz.
Compreender os perigos de danos prévios
Quando a ancoragem é excessivamente apertada, o cone vai demasiado fundo no anel de expansão, gerando uma pré-tensão elevada no betão.
Contudo, quando a ancoragem está longe da extremidade da laje, esta pré-tensão pode ser "absorvida" pelo betão circundante sem qualquer estrago.
Outro situação de quando a ancoragem é demasiado apertada, é a possibilidade do varão de aço poder ser danificado - ou mesmo partido - por uma tensão de torção excessiva.
O resultado: a carga de rotura do aço diminui acentuadamente sob tensão, corte ou uma combinação de ambos, até ao ponto de rotura.
A melhor maneira de proteger ancoragens compatíveis de danos invisíveis é especificar o Sistema de Controlo Adaptavel de Torque Hilti.
Compreender os perigos do torque insuficiente
Uma ancoragem mal apertada pode ser tão problemática como uma ancoragem apertada em excesso. Quando a ancoragem não está suficientemente apertada, o cone está numa posição incorreta. Não está suficientemente introduzido no anel de expansão para fornecer a força e o deslocamento aprovados.
Só quando a carga é aplicada é que a ancoragem se move e o cone é conduzido na direção certa. Por outras palavras, a ancoragem é instável e a sua força depende apenas da carga aplicada. Nestas condições, a força máxima pode ser atingida, mas o deslocamento é excessivo.
É extremamente fácil evitar esta instabilidade da ancoragem, utilizando uma chave de impacto com ajuste de torque.
O controlo do torque para as aplicações de suporte
O sistema de controlo de torque é agora compatível com os conectores de sistemas de suporte MT, MQ e MI/MIQ. Permite instalações mais seguras e mais rápidas do que os métodos de instalação tradicionais.
Como funciona?
- Um modo MT, MQ e MI/MIQ específico é definido no módulo SI-AT para cada botão de aperto e cada conector
- O módulo verifica o estado de carga e a temperatura da bateria para assegurar uma instalação correta
- O módulo AT determina se os valores-limite são cumpridos e orienta a saída para o ângulo de rotação da porca por impacto
- Estas voltas da porca têm uma correlação direta com o pré-esforço aplicado ao elemento de ligação
- Ao selecionar o modo de ajuste correto, a ferramenta controla o torque e, deste modo, não deixa margem para erros humanos
Quais são os riscos de um aperto inadequado durante as aplicações de suporte?
Um torque de aperto definido cria um pré-esforço no botão de aperto, portanto, uma força de aperto no sistema.
Uma força de torque adequada é necessária para evitar um torque excessivo (deformação do metal) e um torque insuficiente (cargas não suportadas). Elementos dos sistemas de suporte pré-esforçados de forma incorreta podem deformar ou danificar as estruturas.
Perigos de um aperto insuficiente
- Capacidade de carga reduzida, nomeadamente, para os botões de montagem
- Uma maior deflexão do sistema
- Uma resistência às vibrações mais reduzida
A capacidade de carga só é atingida com o aperto correto.
A deflexão aumenta se o aperto não for suficiente para o impedir.
Perigos de um aperto excessivo
- Um torque excessivo pode resultar numa deformação da calha
- Com base na sua importância, a deformação pode resultar numa diminuição das capacidades de carga
Elementos de suporte compatíveis com o nosso sistema de controlo de torque
As novas funcionalidades do módulo de controlo de torque abrangem os botões de aperto MT, bem como os principais elementos das gamas MQN, MI e MIQ. São abrangidos em associação com todos os tipos de calha :
- os botões Twist Lock MT-TL
- os parafusos autoroscantes MT-TFB
- os botões de aperto MQN-C, MQN-CP, MQN-C+, MQN-B, MQN-R
- os ângulos MQW-Q2
- os conectores e chapas de fixação MI e MIQ
Quer utilize uma chave dinamométrica ou uma chave de impacto standard, o nosso sistema de controlo de torque oferece uma solução mais produtiva e segura para a montagem dos seus elementos de suporte.
Ferramentas necessárias para verificar o torque de aperto

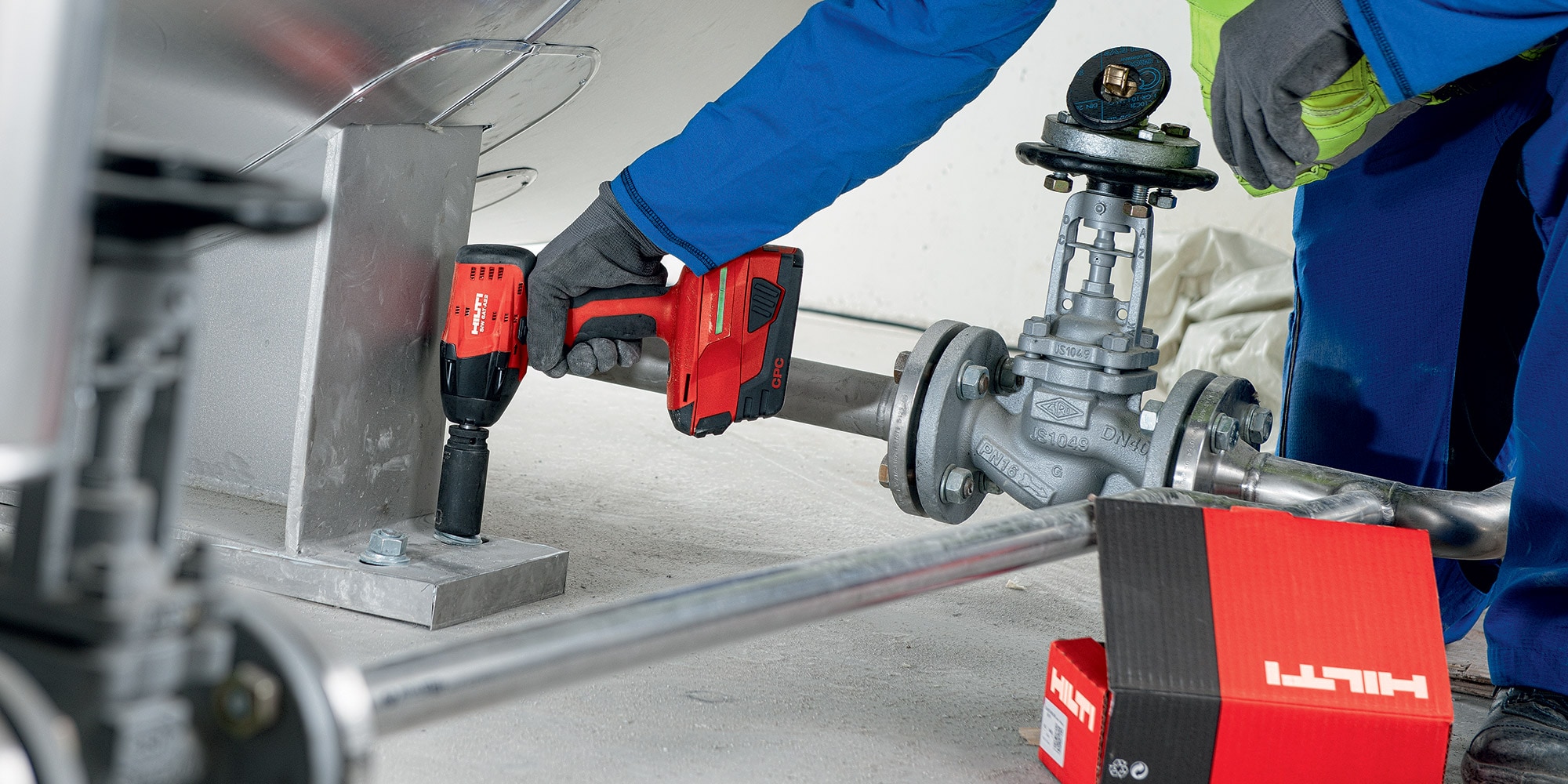

Chave de impacto SIW-6AT-A22
Chave de impacto a bateria para instalação de buchas de expansão metálicas com controle de torque
Ancoragem de expansão HST
Ancoragem de expansão de alto desempenho para aplicações sísmicas e de betão fissurado
Software de documentação
Transfira gratuitamente o nosso software para realizar relatórios de instalação do módulo SI-AT-A22
