Sistemas de conceção sísmica

Como sistemas não estruturais podem ajudar a que os edifícios sejam mais seguros

Fornecemos soluções aprovadas por entidades independentes que foram testadas para suportar o movimento durante eventos sísmicos. Estas soluções incluem sistemas de apoio modular, produtos de proteção passiva contra incêndios e fixações por ancoragem.Deste modo, estamos empenhados no objetivo principal de salvar vidas, proteger bens e melhorar o desempenho dos edifícios.

As nossas soluções sísmicas

Perno de ancoragem Hilti HST3

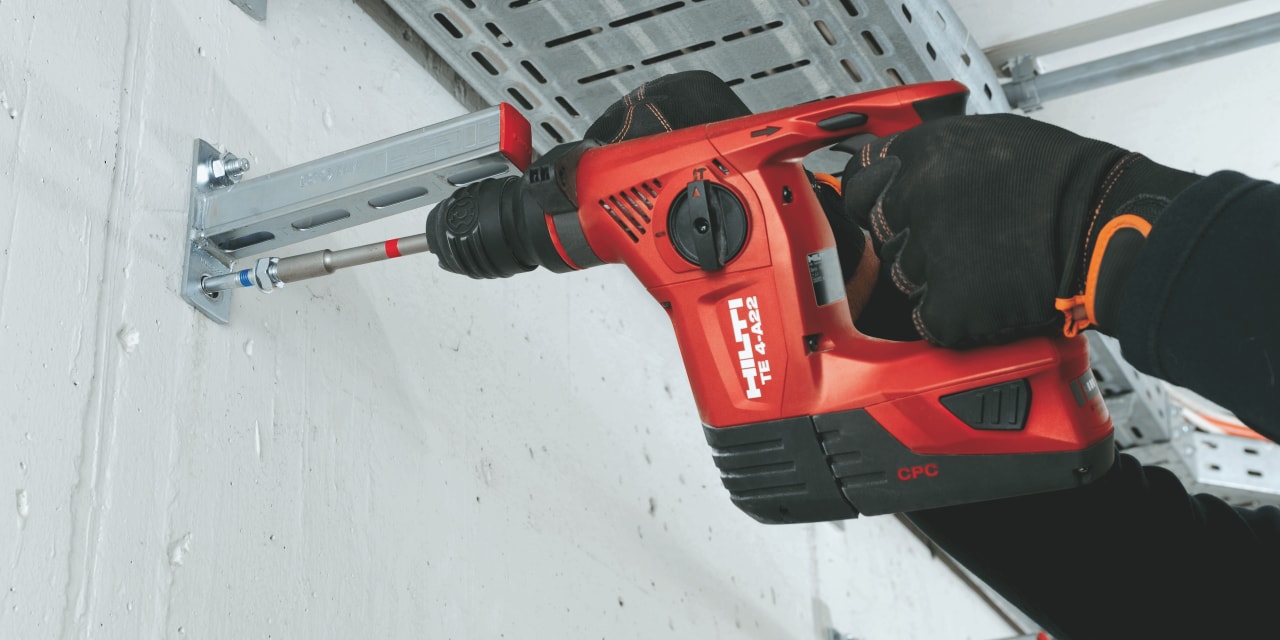

Conceção de ancoragens sísmicas

É importante utilizar a ancoragem correta tanto para os elementos não estruturais como para os elementos estruturais de um edifício. Confira a nossa gama de sistemas de categoria C2 de desempenho sísmico.

Descubra a nossa gama de cavilhas roscadas Ver o vídeo
Conceção de sistemas de apoio modular da Hilti

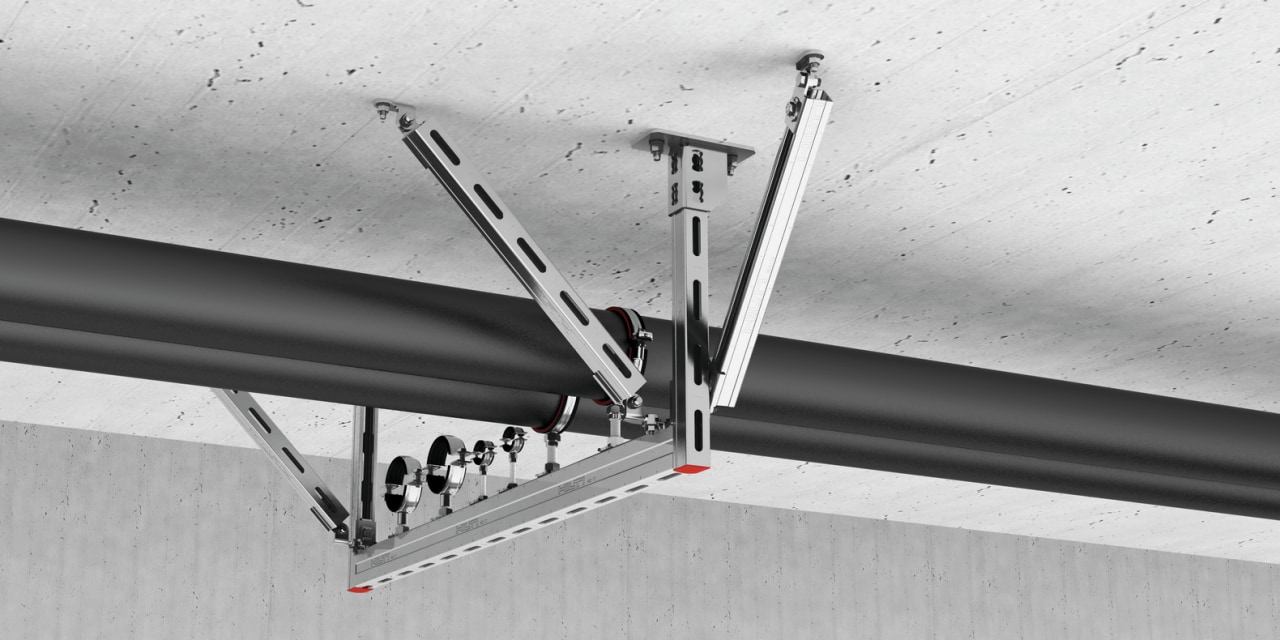

Conceção de sistemas de apoio modular

Construir edifícios à prova de sismos está a tornar-se um requisito cada vez mais importante no setor da construção civil. Os nossos engenheiros podem ajudá-lo a encontrar produtos, soluções típicas e ajudá-lo nos cálculos complexos ao longo das fases de conceção e construção do seu projeto.

Ver o vídeo Saiba mais sobre os sistemas de apoio modular
Sistemas de proteção contra incêndio da Hilti

Conceção de proteções contra incêndio

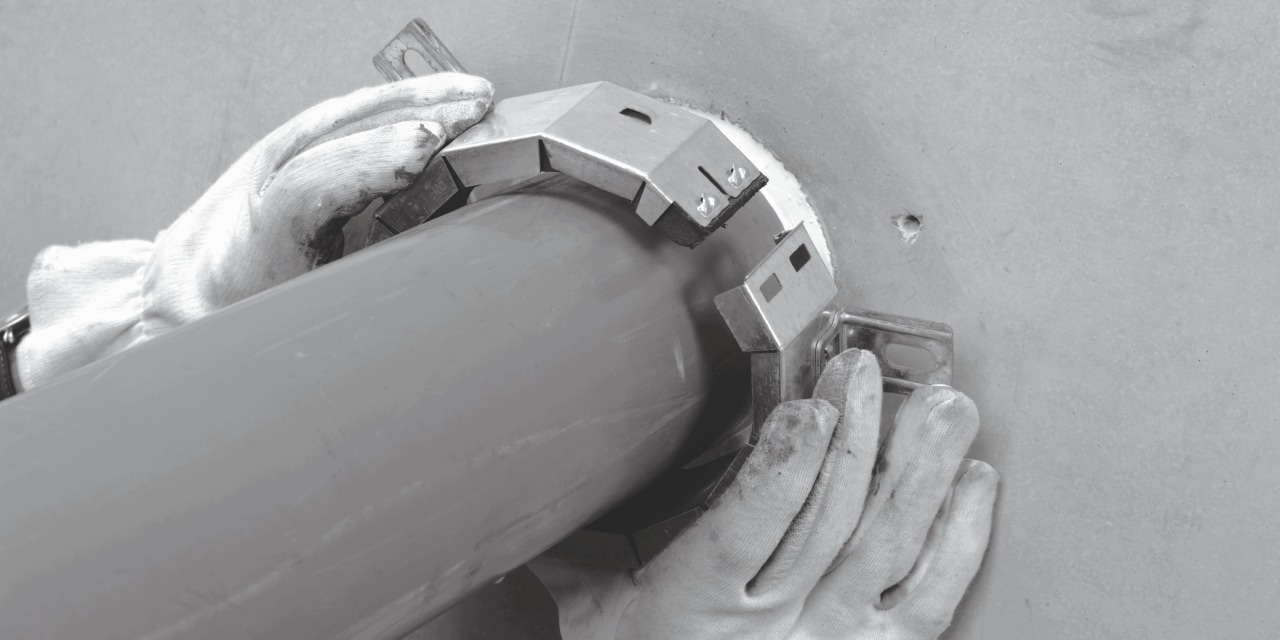

Os incêndios são o risco mais comum após um sismo. Os nossos sistemas proporcionam capacidade de movimento para além da sua função primária antifogo. Preenchem espaços que, caso contrário, seriam uma entrada para o fumo e para o fogo e isto torna-se ainda mais importante após a movimentação dos edifícios.

Ver o vídeo Mais informações

Os sistemas não estruturais importam

Os maiores custos de reparação após um sismo

Os impactos de um sismo podem ser classificados em três aspetos: fatalidades humanas, operações interrompidas em edifícios e danos materiais. Tudo isto resultará inevitavelmente em perdas económicas.

Os sismos provocam enormes perdas. Não danificam somente os elementos estruturais dos edifícios, mas muito provavelmente também afetam gravemente os sistemas não estruturais, como por exemplo os sistemas mecânicos ou elétricos/instalações de canalização e cabos. Estes sistemas são importantíssimos para garantir a segurança de vida num edifício. Nos últimos anos, os regulamentos aplicáveis aos sistemas não estruturais exigem cada vez mais conformidade com requisitos rigorosos.

No passado, a engenharia sísmica centrava-se na conceção de elementos estruturais para evitar que os edifícios desmoronassem.No entanto, isto mudou. A experiência demonstrou que os sistemas não estruturais nos edifícios são igualmente relevantes. Os sistemas não estruturais nos edifícios são importantíssimos para garantir o funcionamento contínuo de serviços essenciais, como por exemplo fornecimento de água e eletricidade (tubos e cabos), serviços de emergência (sistemas de alarme), proteção passiva (compartimentos) e ativa (aspersores) contra incêndios.

A investigação mostra que o investimento em componentes não estruturais é muito maior do que aquele que é feito em componentes estruturais e varia entre 50 a 70% do custo total de um edifício (consulte a tabela abaixo). Em muitos sismos no passado, as perdas

resultantes de danos em componentes não estruturais excederam as perdas devido a danos estruturais.

Os sismos comprometem a segurança de vida nos edifícios, mesmo quando as estruturas permanecem sem danos. Tubos e cabos movem-se com força extrema durante os eventos sísmicos, provocando ruturas, assim como danos nos compartimentos de incêndio. Isto resulta em fuga de gases inflamáveis e derrame de líquidos inflamáveis aos quais, tradicionalmente, se seguem incêndios e explosões.

Na eventualidade de incêndio, os sistemas de deteção desempenham um papel importante. Quando os cabos estão danificados, estes sistemas não funcionam corretamente. Para além disso, as forças sísmicas podem afetar o abastecimento de água e os sistemas de aspersores que ajudam a garantir a proteção contra incêndios nos edifícios.

Os eventos sísmicos reduzem claramente o nível de proteção assegurado pelos edifícios. Com fixações, suportes de instalação e sistemas de proteção passiva contra incêndios adequados, os edifícios estão equipados para enfrentar estas situações desafiantes e ajudam a garantir a segurança de vida dos seus ocupantes.

Custos de reparação resultantes de um evento sísmico

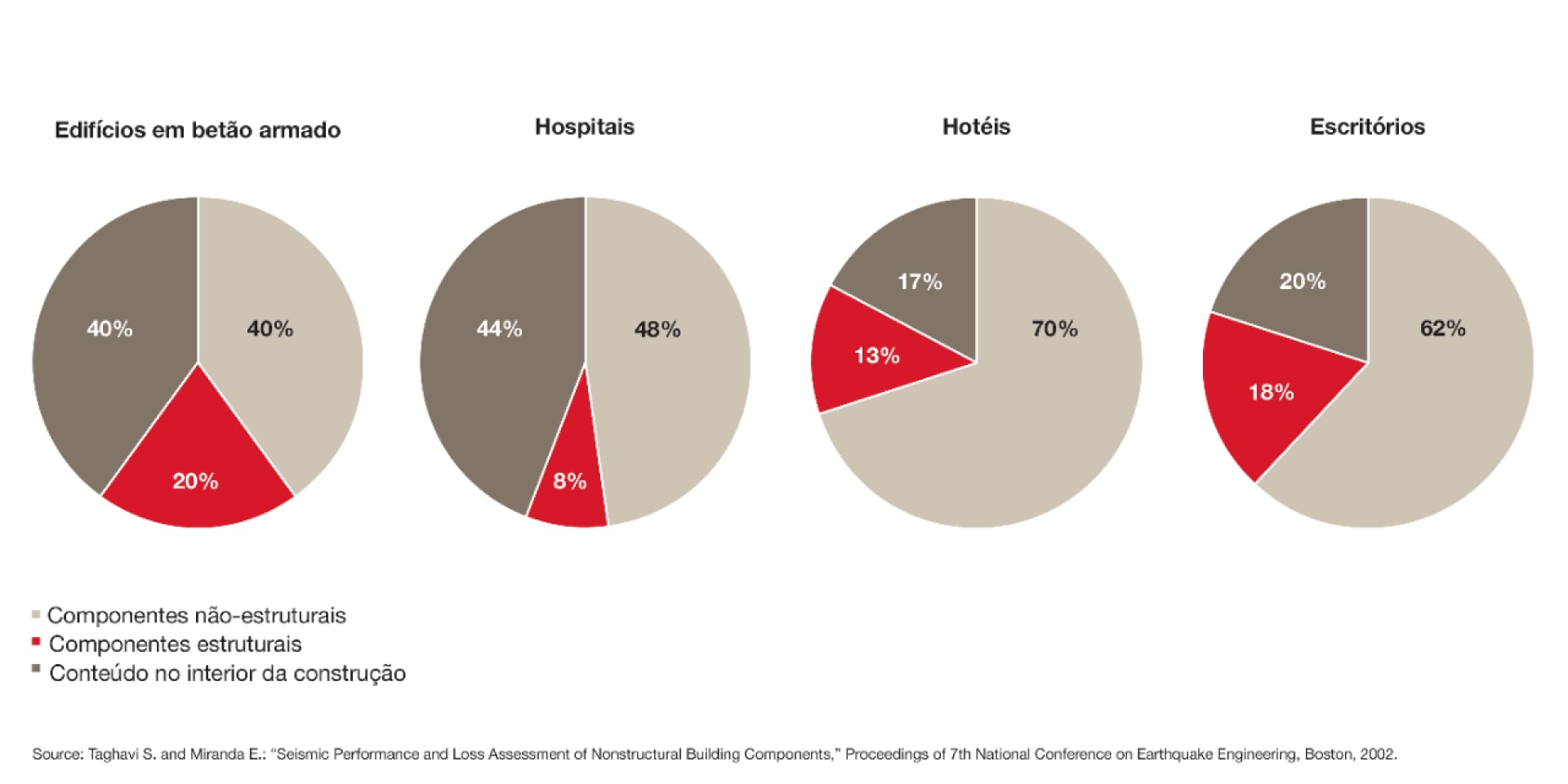

Componentes não estruturais e estruturais de edifícios

Regulamentos de edifícios

Em constante desenvolvimento

O setor da construção é regulado através dos regulamentos dos edifícios que são constantemente desenvolvidos e atualizados pelas autoridades para garantir padrões mínimos em diferentes aspetos, como por exemplo, funcionalidade ou segurança.

Os objetivos destes regulamentos são:

· Evitar danos nos elementos estruturais e não estruturais dos edifícios em caso de sismos de baixa intensidade

· Limitar os danos nos elementos estruturais e não estruturais a níveis reparáveis em caso de sismos de intensidade média e

· Evitar o desmoronamento total ou parcial dos edifícios em caso de sismos de alta intensidade

No entanto, os requisitos de segurança nos regulamentos dos edifícios variam, dependendo do tipo de edifício. Geralmente, os edifícios públicos, incluindo instalações essenciais como os hospitais, são sujeitos a um maior escrutínio e têm que cumprir requisitos mais rigorosos. Estes edifícios têm de permanecer operacionais após um sismo.

Com base no nível de importância, os tipos de edifícios podem geralmente ser divididos nas seguintes categorias, sendo a categoria 1 a mais crítica:

Categoria 1

Edifícios que têm de ser utilizados após o sismo e edifícios onde se encontram materiais perigosos. Por exemplo, hospitais, aeroportos, quartéis de bombeiros ou centrais de geração de energia.

Categoria 2

Edifícios ocupados intensivamente (longo prazo) e edifícios que guardam bens valiosos. Por exemplo: escolas, museus, universidades, instalações militares ou prisões.

Categoria 3

Edifícios ocupados intensivamente (curto prazo). Por exemplo, complexos desportivos, cinemas, teatros, centros comerciais ou salas de concertos.

Categoria 4

Outros edifícios, como por exemplo propriedades residenciais, hotéis, escritórios ou estruturas industriais.

Desempenho de sistemas não estruturais

Testados e verificados de acordo com as normas mais recentes.

Com o desenvolvimento de requisitos mais rigorosos para os sistemas não estruturais nos regulamentos dos edifícios, os fabricantes têm agora de fornecer sistemas testados de acordo com as normas reconhecidas mundialmente, tais como a EN ou ASTM.

A Hilti disponibiliza produtos adequados a condições sísmicas e sistemas que proporcionam o máximo desempenho em aplicações não estruturais. Estes sistemas foram submetidos a testes oficiais presenciados por organizações externas.

No entanto, queremos levar a segurança de vida ainda mais longe.

A Hilti realizou uma investigação exaustiva em cooperação com parceiros académicos, tais como a Universidade de San Diego, Califórnia (UCSD). Realizamos um teste à escala global num edifício de cinco andares onde foram simulados três sismos seguidos de um incêndio, com o intuito de analisar o comportamento de vários elementos não estruturais, tais como fixações por ancoragem, proteção passiva contra incêndios e sistemas de apoio modular.

Para além disso, a Hilti está atualmente a trabalhar num projeto em conjunto com o EUCENTRE e a Universidade de Pavia (Itália) com o objetivo de analisar e entender a resposta sísmica dos sistemas e elementos não estruturais, utilizando atividades analíticas, numéricas e experimentais.

Para além de tudo isto, participamos ativamente em inúmeras conferências, como por exemplo a Academia Sísmica anual em Itália, que reúne especialistas de todo o mundo para discutirem diversos aspetos da conceção sísmica nos edifícios.
