Para instalar os pisos em gradil e chapa gota, deve fixar as redes ou placas metálicas em suportes maioritariamente feitos de aço.

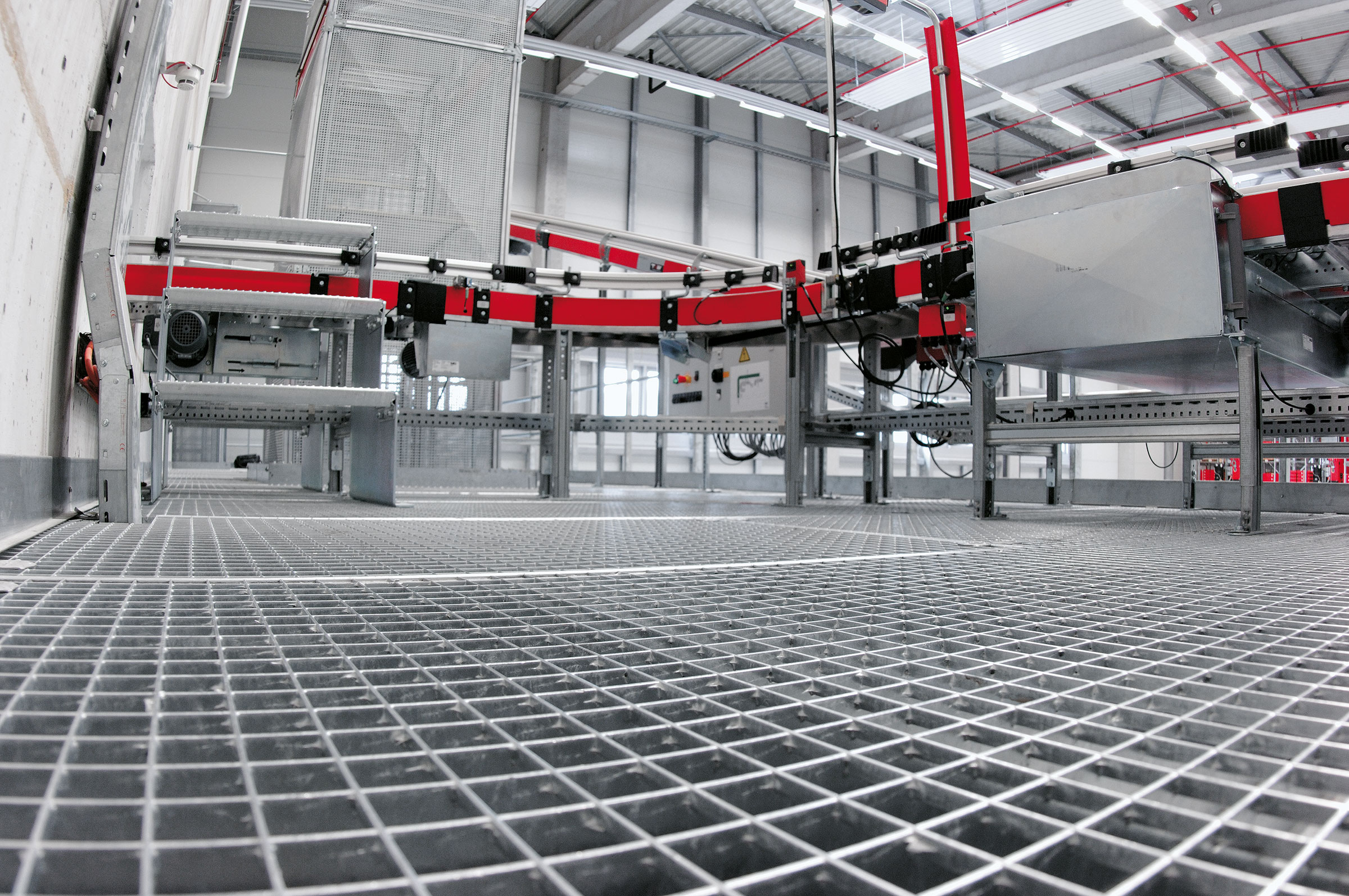

Este gradil é geralmente colocado nas unidades de produção, em edifícios do setor terciário e industriais, nomeadamente plataformas logísticas, pavilhões desportivos ou salas de espetáculos.

Pode ainda encontrá-los em passadiços, escadas de emergência e grelhas de ventilação.

Resistência à vibração e aplicações

Fixation de caillebotis avec un cloueur


A utilização de gradil é comum em instalações industriais, onde as grelhas são frequentemente expostas a vibrações. Estas vibrações podem afetar os fixadores que se soltam com o tempo. A instalação dos fixadores também pode ser complicada. O acesso a ambos os lados do gradil é normalmente necessário e a queda de peças pode ser um risco para a segurança.

As nossas soluções de fixação de gradil ajudam a melhorar a segurança e a reduzir o custo total de instalação. Requerem acesso apenas a um lado do gradil e são rápidas e fáceis de instalar. Não é necessário reaperto, tornando-as praticamente livres de manutenção.

Além disso, as nossas soluções de gradil foram submetidas a extensos testes de fiabilidade contra vibrações e foram testadas e certificadas por entidades externas.

Descubra mais neste vídeo.

Como fixar um gradil ou uma chapa gota? Com uma instalação simples

  • Tecnologia de fixação direta: fixação pré-montada X-GR para ambientes moderadamente corrosivos

    Vídeo da instalação de gradil com cavilhas roscadas (também conhecido como grampeamento).

    Informações X-GR
  • Tecnologia: fixação S-BT para ambientes moderadamente ou bastante corrosivos

    Vídeo da instalação de gradil com cavilhas roscadas.

    Informações S-BT

Que ferramentas são necessárias para fixar as suas grelhas?

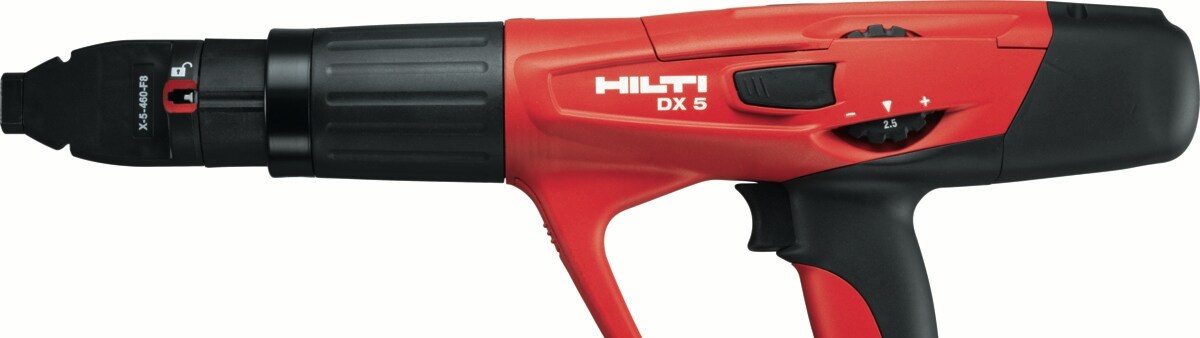

Ferramenta de fixação a pólvora DX 5

Para a instalação de pregos X-GR, X-ST-GR e X-EM8H.

Ferramenta de fixação a Pólvora DX 5-GR Cartuchos 6.8/11 M10 vermelhos

Pistola de pregos ou berbequim de 22V

Para a instalação de pregos X-BT-GR

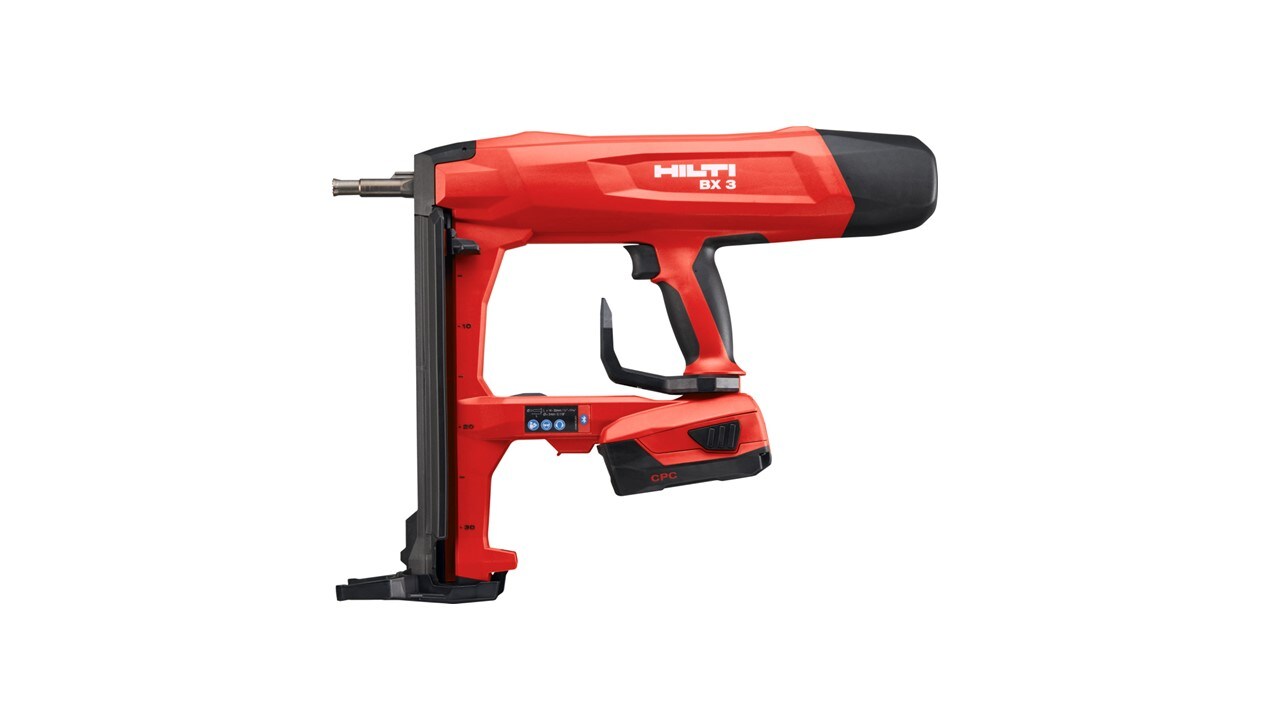

Ferramenta de fixação a bateria BX 3-BTG

Berbequim 22V

Para a instalação dos parafusos S-BT-GR/GF

Berbequim SBT 4-A22 Aferidor de profundidade S-DG-BT M8/7

Que fixação da grelha devo escolher em função do ambiente?

Fixação de gradil e chapa gota com as soluções Hilti
A nossa proposta: soluções de fixação de gradil e chapas gota com ancoragens apropriadas ao ambiente onde são instaladas.

  • Várias soluções para todas as categorias de corrosão: de C1 a C5
  • Resistência às vibrações, graças a uma membrana sobre disco para fixação de gradil (testes sísmicos realizados)
  • Instalação rápida apenas com acesso pela parte superior
  • A exigência "antiderrapante" cavilhas abauladas
  • Possibilidade de desmontagem para manutenção

Para fixar os pisos em gradil ou em chapa gota, escolha a solução mais indicada para o tipo de corrosão existente no ambiente em que trabalha.

De acordo com o tipo de condições ambientais que encontra em obra, do mais corrosivo (C5) ao menos corrosivo (C1), passando pelo de corrosividade intermédia (C3), conte com a Hilti para fixar rapidamente e em segurança.

Meio bastante corrosivo (C5: materiais em aço inoxidável)

Clou X-BT-GR

Cavilha roscada X-BT-GR

avilha roscada para fixação de gradeamentos e chapas estriadas a aço

Mais informações
vis-S-BT-GR-M8

Cavilha roscada S-BT-GR M8

Cavilha de aparafusamento roscada (aço inoxidável, rosca métrica) para fixações de gradeados em aço e alumínio

Mais informações
coupelle-X-FCM-R

Disco X-FCM-R

Disco fixador de gradeamentos para usar com cavilhas roscadas

Mais informações
coupelle caillebotis X-FCM-R NG

Disco X-FCM-R NG

Disco para fixação de gradil com malha estreita utilizando cavilhas roscadas

Mais informações

Meio moderadamente corrosivo (C3: materiais galvanizados a quente ou revestimento duplo)

Clou X-ST-GR M8/10

Clou X-ST-GR M8/10

Cavilha roscada para gradeamentos e fixações multifunções em aço

Plus d'informations
vis-S-BT-GF-M8

Parafuso S-BT-GF M8

Cavilha roscada (aço carbono) para fixações de gradil e diversas fixações em aço

Mais informações
coupelle-X-FCM-M

Disco X-FCM M

Disco fixador de gradeamentos para usar com cavilhas roscadas

Mais informações
Clou prémonté X-GR

Prego pré-montado X-GR

Fixador para gradeamentos diretamente fixados

Mais informações
Etrier X-MGR

Fixador X-MGR

Fixador para gradeamentos mecanicamente fixados

Mais informações

Meio não corrosivo (C1: materiais eletrozincados)

Clou X-EM8H

Prego X-EM8H

Cavilha roscada em aço carbono para usar com ferramentas de fixação a pólvora em aço (anilha de 8 mm) - para uso exclusivo em interiores

Mais informações
Coupelle X-FCM

Disco X-FCM

Disco fixador de gradeamentos para usar com cavilhas roscadas

Mais informações

Fixações de chapas gota em diferentes ambientes corrosivos
