Como projetar para selagem de varões nervurados
Dimensionamento para selagem de varões nervurados
![Hilti post installed rebar HIT-RE 500](/content/hilti/E2/PT/pt/business/business/design-center/post-installed-rebar/design-guidelines/_jcr_content/pagestageimage.img.1920.medium.jpg/1516627283437.jpg)
Conceitos Hilti para dimensionamento de selagens de varões nervurados

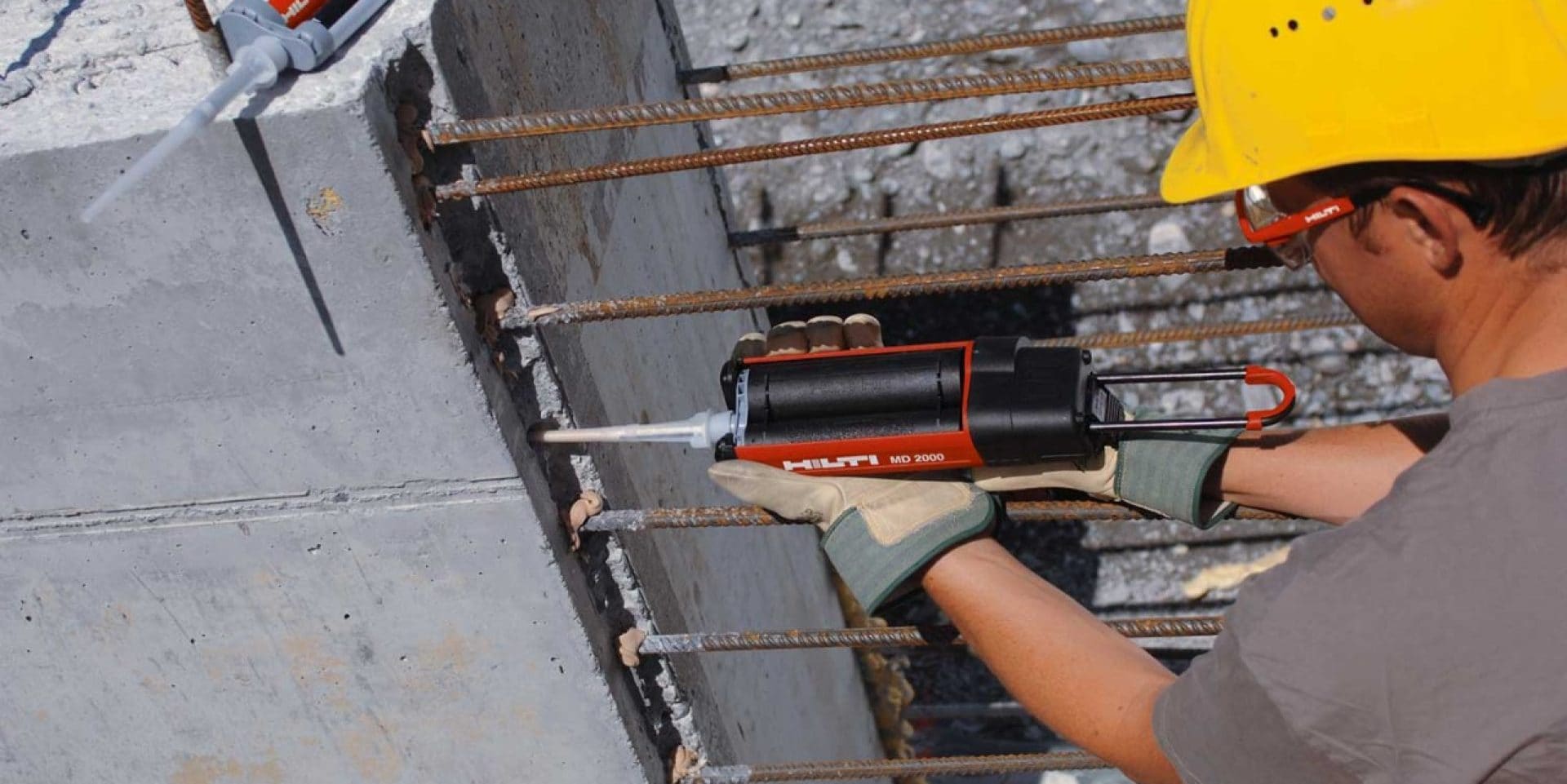

![dimensionamento do comprimento para selagem de varões](/content/hilti/E2/PT/pt/business/business/design-center/post-installed-rebar/design-guidelines/_jcr_content/mainSection/mainColumn/image_text_copy_copy/image.img.1920.medium.jpg/1516629905134.jpg)
Concebemos várias soluções para estruturas de selagem de varões nervurados, que incluem conceitos que permitem ultrapassar as limitações dos códigos de betão estrutural.
Comprimento de ancoragem mais curto
Este é o tipo mais comum de aplicações de selagem de varões nervurados e inclui a ligação de componentes novos a uma estrutura existent
De acordo com os códigos de construção com betão estrutural, a força de ligação de varões embebidos é limitada, mesmo quando a profundidade da camada do betão é considerável.
Por isso, em algumas áreas, como paredes em que a profundidade de ancoragem é muitas vezes limitada, são usados reforços transversais soldados ou ganchos para compensar a redução no comprimento de ancoragem disponível.
A nossa pesquisa, aliada à pesquisa dos nossos parceiros, demonstrou que a força de ligação de varões ancorados com os químicos de injecção da Hilti é superior à de varões embebidos, desde que haja uma camada de betão adequada.
O método de dimensionamento de varões HIT da Hilti beneficia desta maior força de ligação para atingir reduções do comprimento de até 70%, quando é colocada uma camada de betão adequada, em comparação com os dados indicados nos códigos de construção.

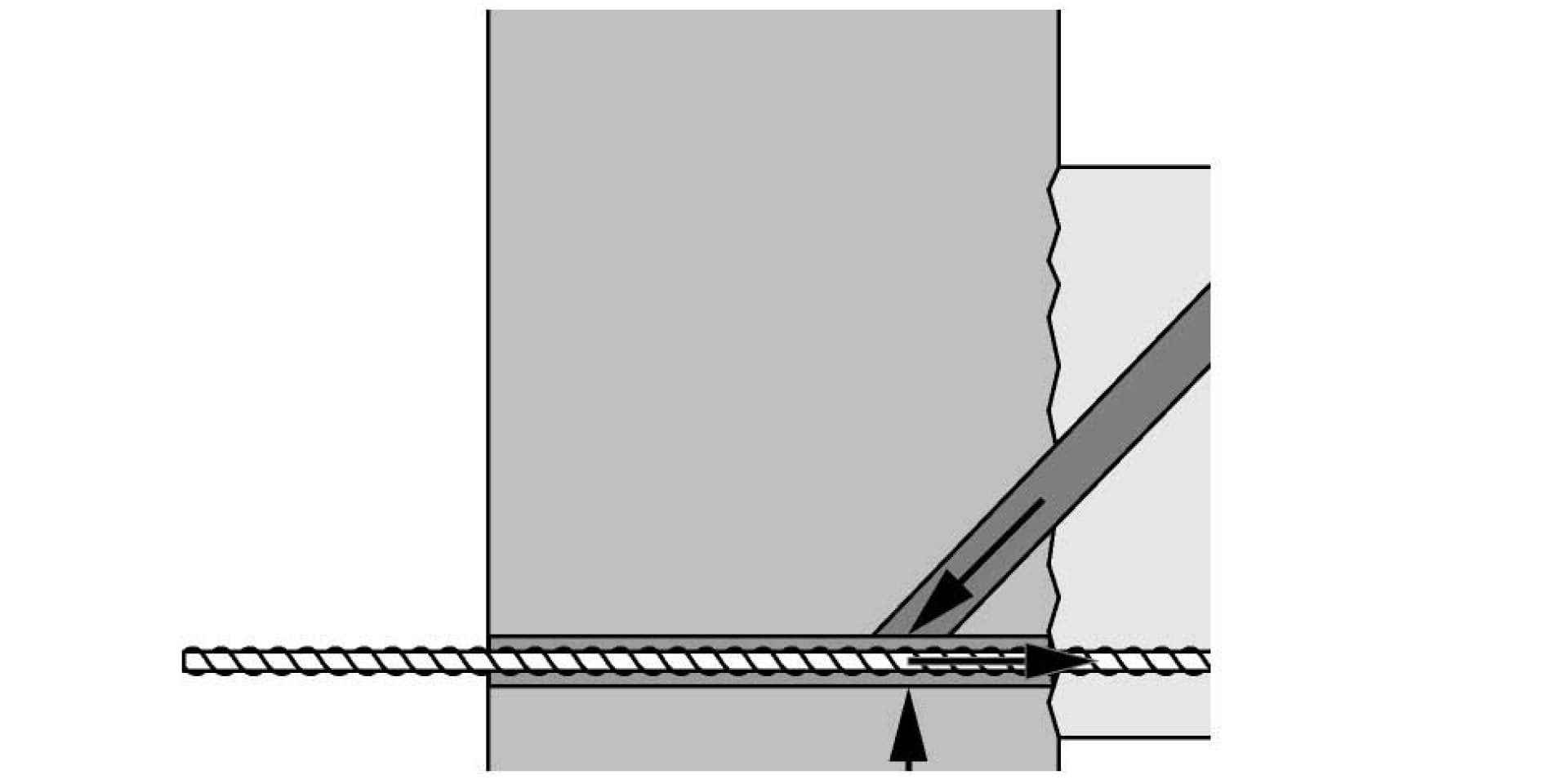

![Post installed rebar anchorage length Eurocode 2 solution](/content/hilti/E2/PT/pt/business/business/design-center/post-installed-rebar/design-guidelines/_jcr_content/mainSection/mainColumn/two_image_text_col_c/left/image.img.1920.medium.jpg/1516630034107.jpg)
Solução do Eurocódigo 2

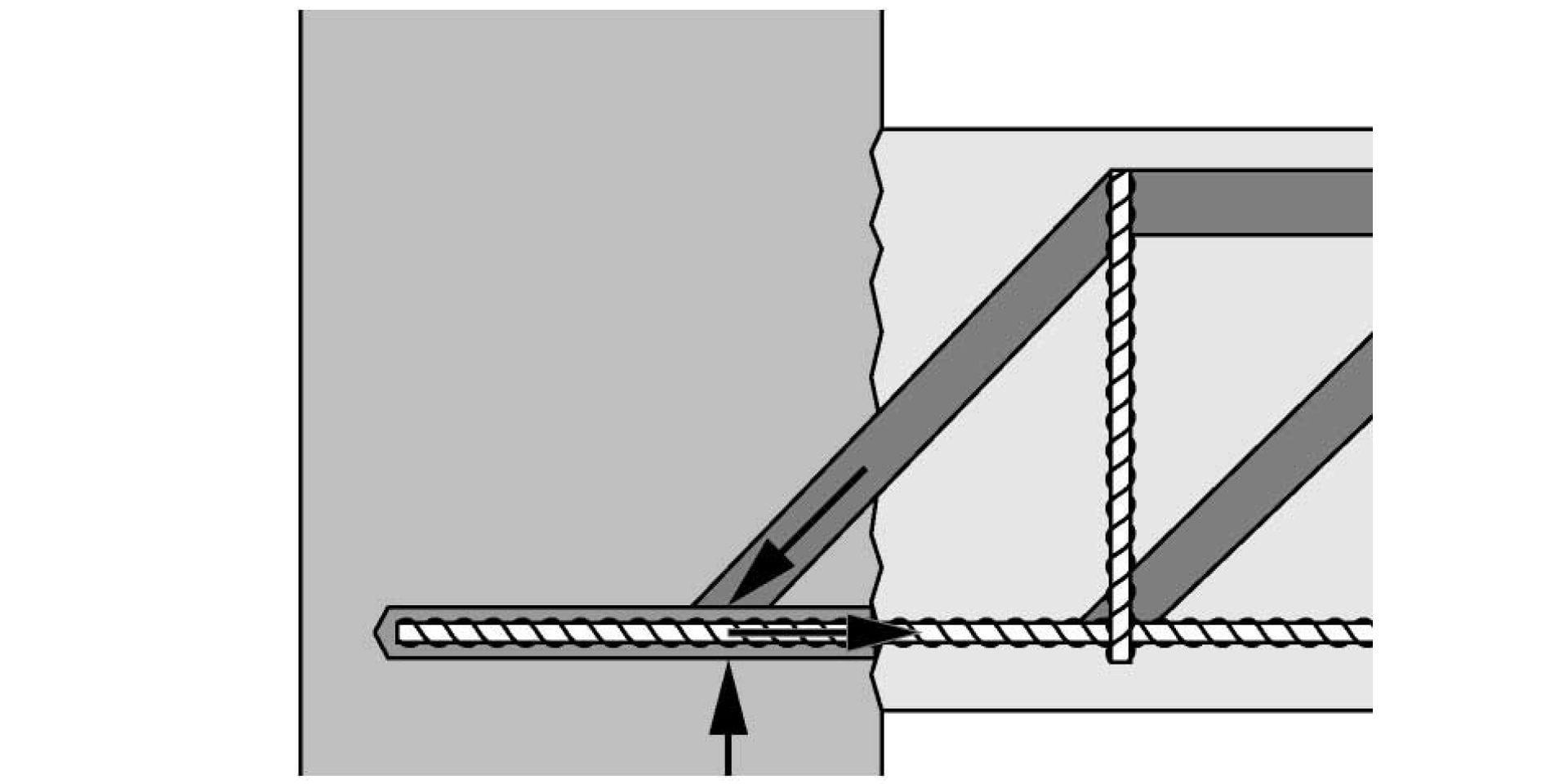

![Post installed rebar anchorage length Hilti HIT rebar design method](/content/hilti/E2/PT/pt/business/business/design-center/post-installed-rebar/design-guidelines/_jcr_content/mainSection/mainColumn/two_image_text_col_c/right/image.img.1920.medium.jpg/1516630103515.jpg)
Método HIT para dimensionamento de selagem de varões HIT

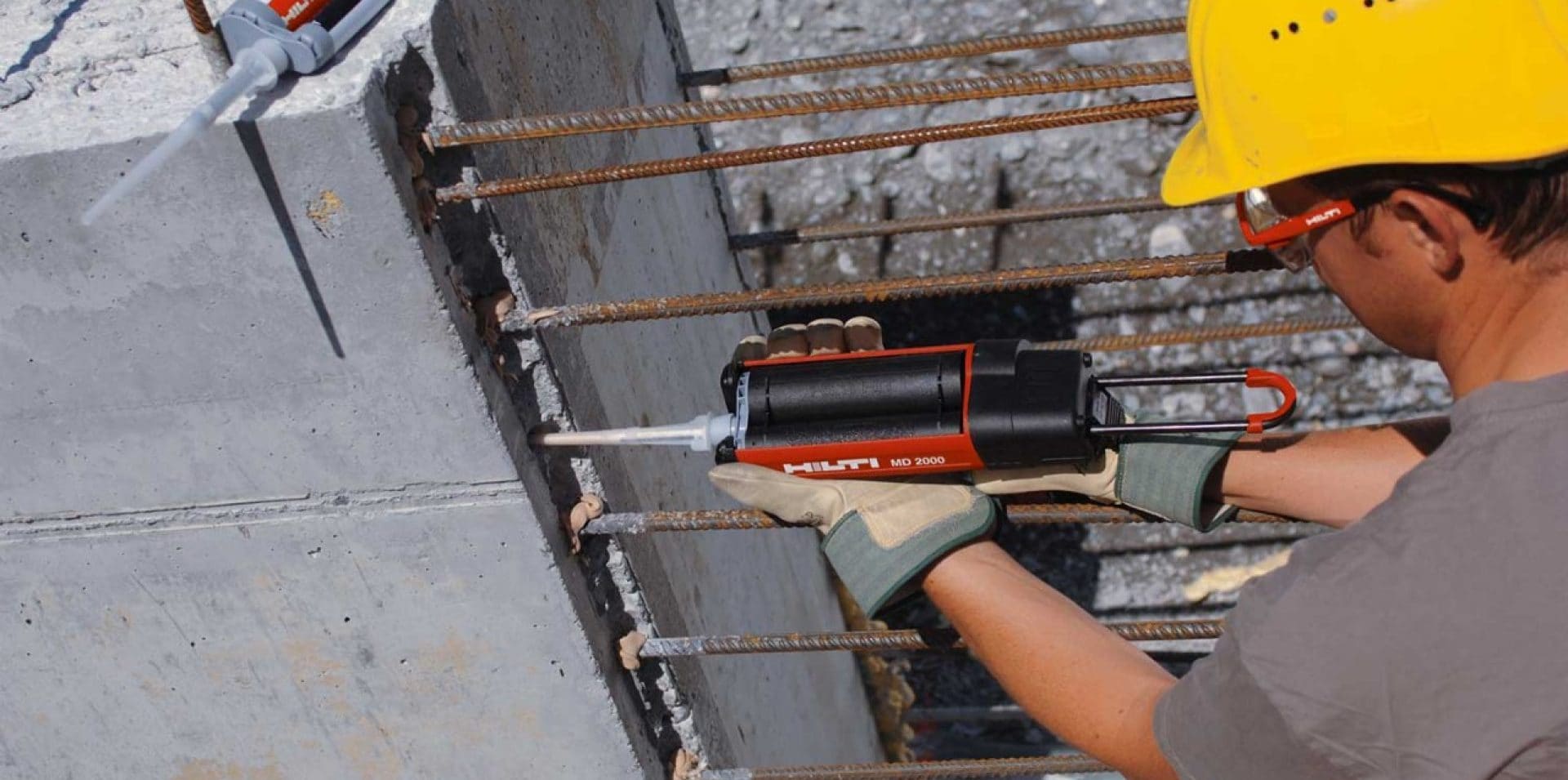

![ligação de varões rígidos com varões retos](/content/hilti/E2/PT/pt/business/business/design-center/post-installed-rebar/design-guidelines/_jcr_content/mainSection/mainColumn/image_text_104663040/image.img.1920.medium.jpg/1516629476182.jpg)
Ligações rígidas com varões retos
Os varões com gancho ou laço são necessários para resistir a conexões rígidas, por exemplo, entre lajes e paredes, vigas e lajes, vigas e paredes, colunas e fundações.
Contudo, conseguimos encontrar uma solução.
Graças a uma colaboração com os nossos parceiros da Universidade Técnica de Munique e a Universidade Americana de Beirute, desenvolvemos uma pesquisa sobre como usar varões retos em conexões rígidas. A nossa solução baseia-se num modelo de escoras e tirantes.
![Hilti concrete overlay and shear reinforcement design concept](/content/hilti/E2/PT/pt/business/business/design-center/post-installed-rebar/design-guidelines/_jcr_content/mainSection/mainColumn/image_text_143343210/image.img.1920.medium.jpg/1516629168803.jpg)

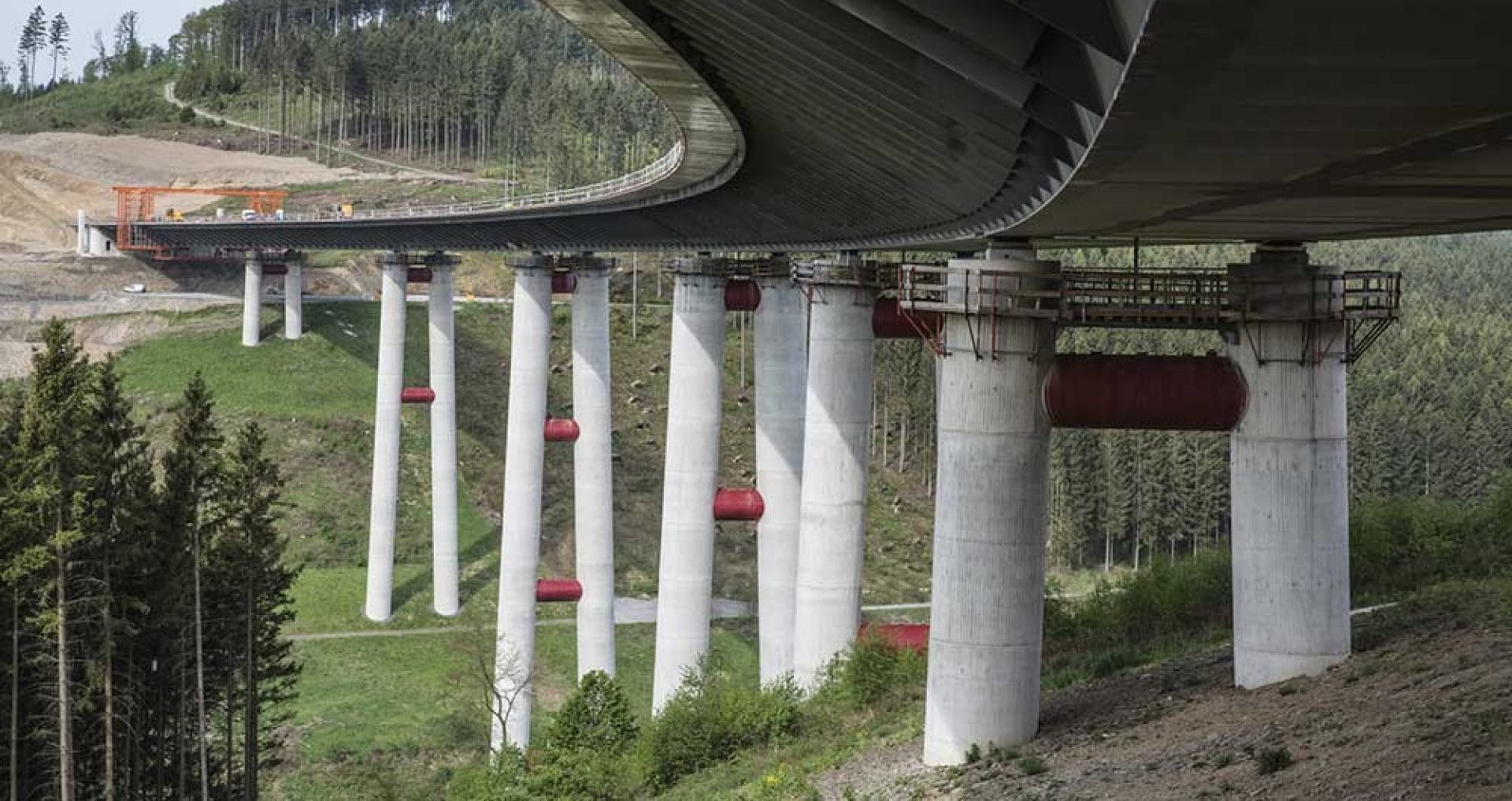

Reforço ao corte
O reforço ao corte é essencialmente usado para restaurar e reforçar estruturas antigas, incluindo pontes.
Na Hilti, desenvolvemos um método novo e mais simples de aplicar reforço por armadura de punçoamento, ao colocar ancoragens apenas na parte inferior de uma laje. Poderá optar por esta solução utilizando os tirantes HZA-P Hilti, que são unidos aos orifícios abertos inclinados no sentido da coluna através de argamassas Hilti.
Este método é muito mais simples em comparação com o tradicional de reforço por armadura de punçoamento instalada a posteriori, em que tanto o lado superior, como o inferior, da laje são trabalhados em simultâneo, devido à abertura de orifícios. Isto poderá tornar-se difícil, visto ser necessário remover o recobrimento da laje e, na maioria dos casos, a superfície superior não está acessível para trabalhos.
![Post installed rebar shear reinforcement Eurocode 2 solution](/content/hilti/E2/PT/pt/business/business/design-center/post-installed-rebar/design-guidelines/_jcr_content/mainSection/mainColumn/two_image_text_col_c_2046482309/left/image.img.1920.medium.jpg/1516629659303.jpg)

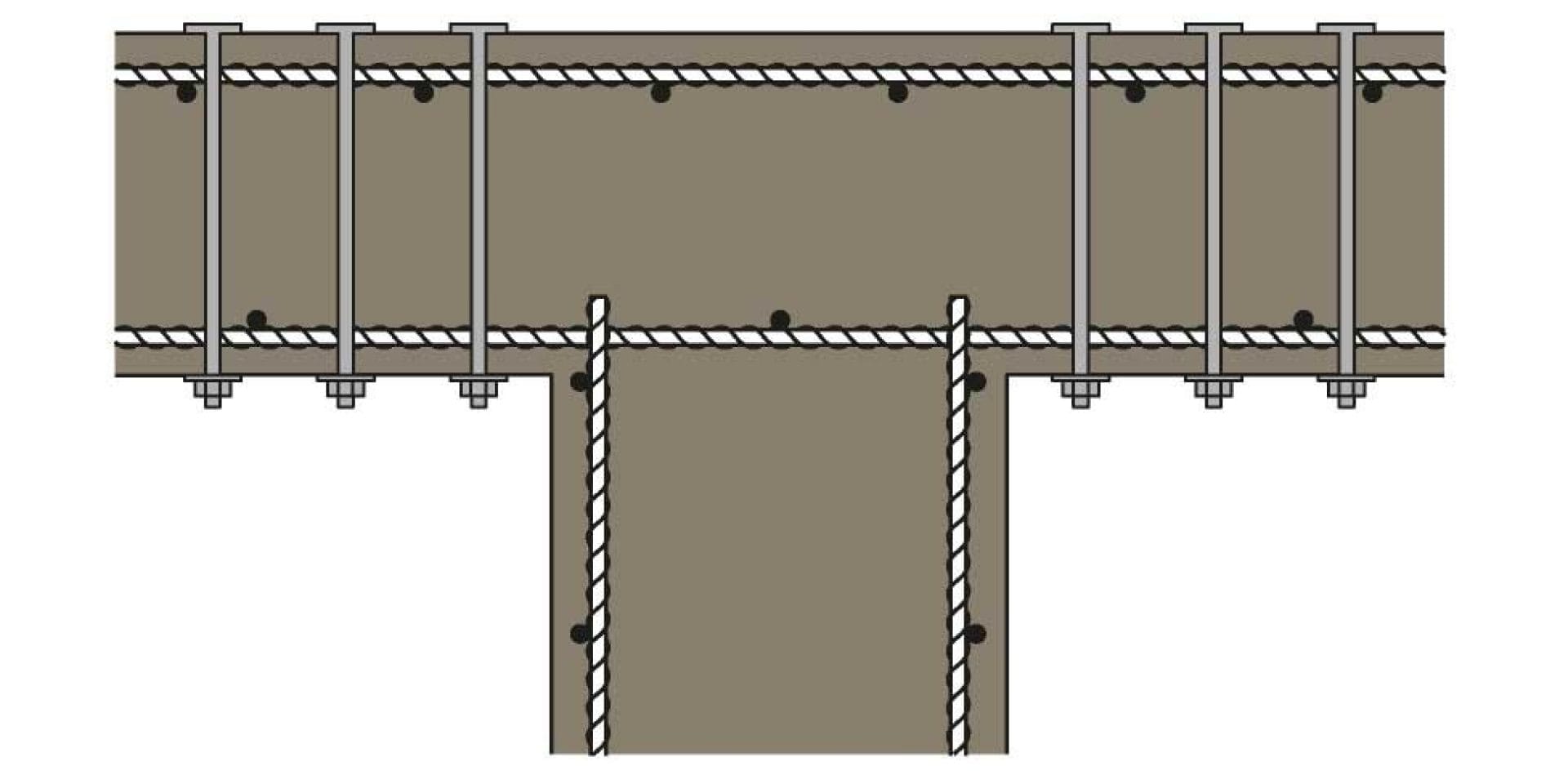

Solução do Eurocódigo 2

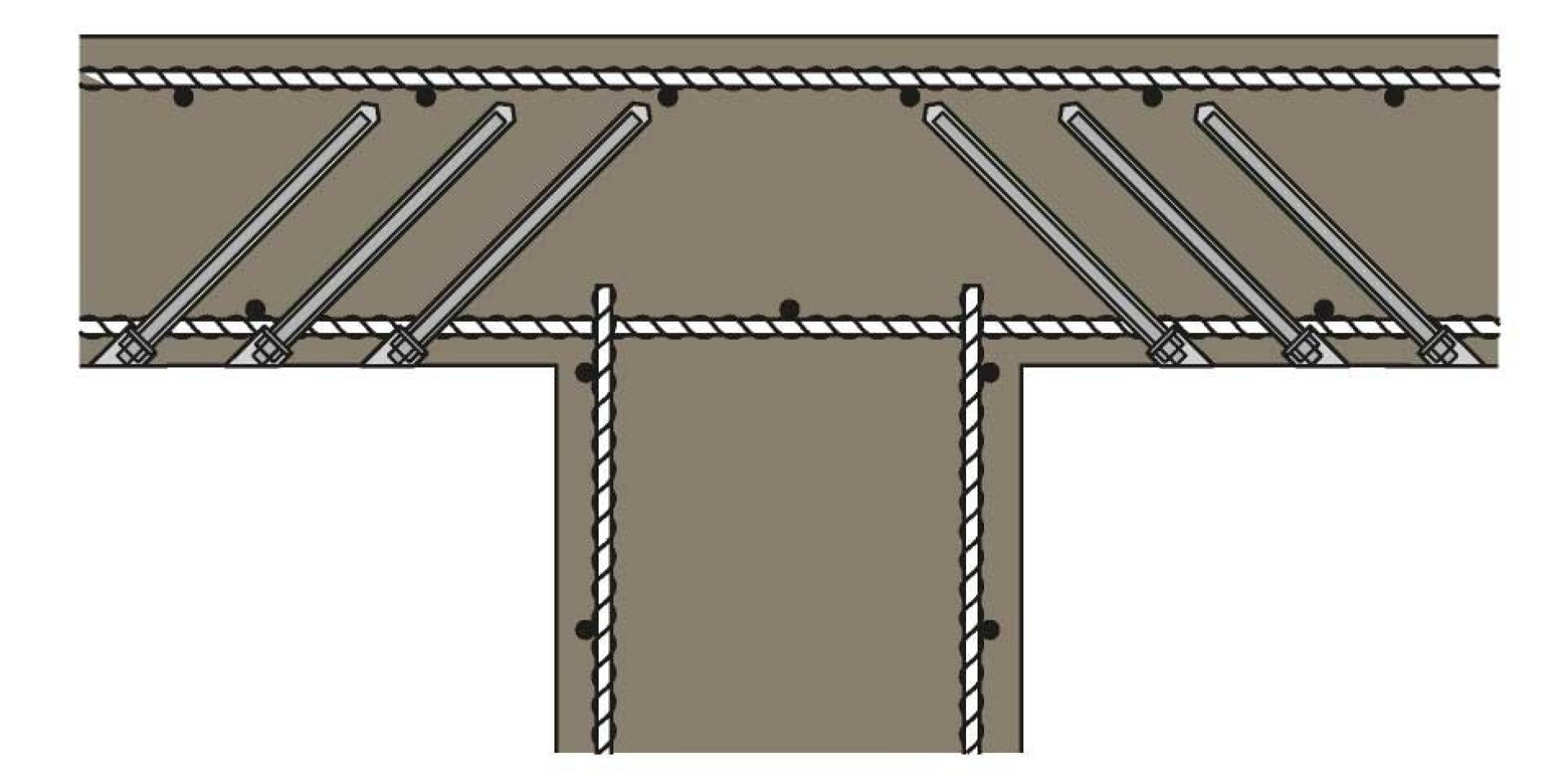

![Post installed rebar shear reinforcement Hilti design solution](/content/hilti/E2/PT/pt/business/business/design-center/post-installed-rebar/design-guidelines/_jcr_content/mainSection/mainColumn/two_image_text_col_c_2046482309/right/image.img.1920.medium.jpg/1516629729189.jpg)
A solução de dimensionamento Hilti

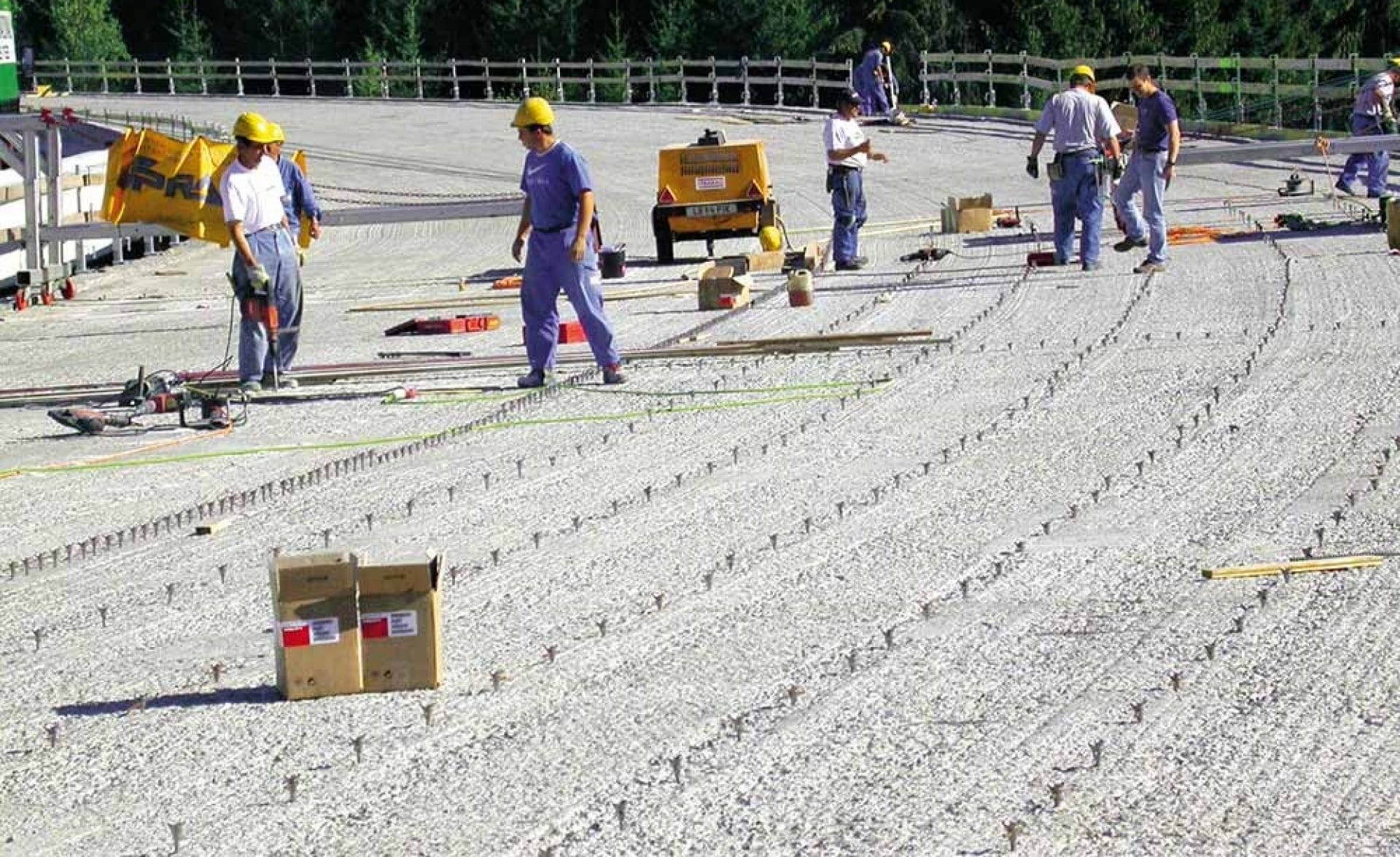

![Hilti concrete overlay and shear reinforcement design concept](/content/hilti/E2/PT/pt/business/business/design-center/post-installed-rebar/design-guidelines/_jcr_content/mainSection/mainColumn/image_text_214671839/image.img.1920.medium.jpg/1516628695289.jpg)
Cobertura de betão
Na Hilti, desenvolvemos soluções únicas de "shear friction" (mecanismo de atrito) para recobrimentos de tabuleiros de pontes.
Muitas vezes, é aplicada uma cobertura nova de betão ao betão existente para reforçar ou reparar uma estrutura. Uma parte crítica destes projetos é a transferência de forças internas através da interface de ligação entre o betão novo e o antigo.
Desenvolvemos um método de dimensionamento para solucionar a transferência real de forças de corte nestas construções – tendo em consideração a coesão, a fricção e o reforço ao corte presente ao longo da interface. Vantagens:
- Aplicação simples e fiável em inúmeros casos
- Comportamento de componente estrutural monolítico garantido
- As forças de corte são transferidas com fiabilidade, mesmo se a interface estiver fissurada
- Grande variedade de aplicações
- Reduz os comprimentos de ancoragem
![Post installed rebar concrete overlay Eurocode 2 solution](/content/hilti/E2/PT/pt/business/business/design-center/post-installed-rebar/design-guidelines/_jcr_content/mainSection/mainColumn/two_image_text_col_c_133583636/left/image.img.1920.medium.jpg/1516630321722.jpg)

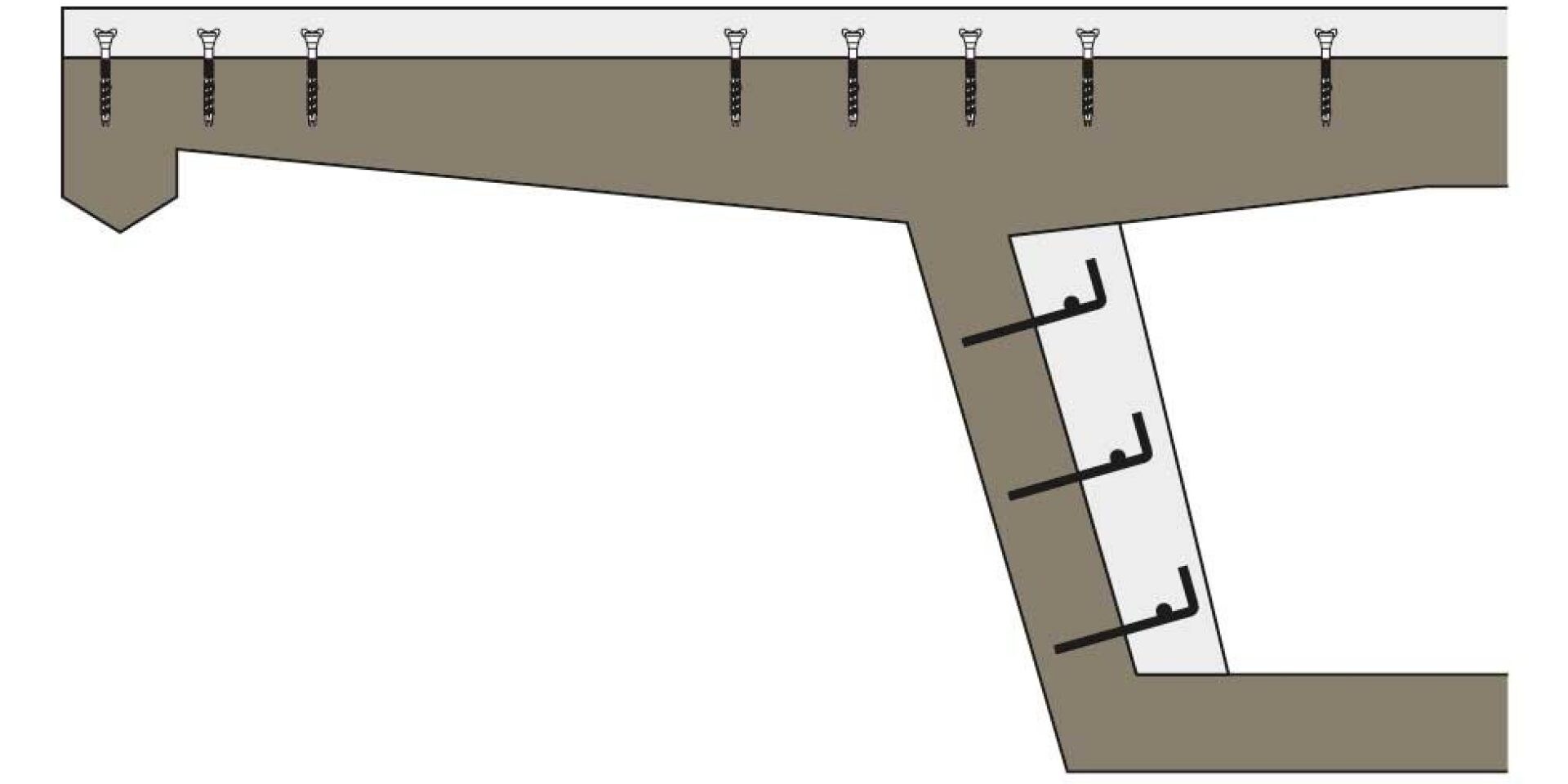

Solução do Eurocódigo 2

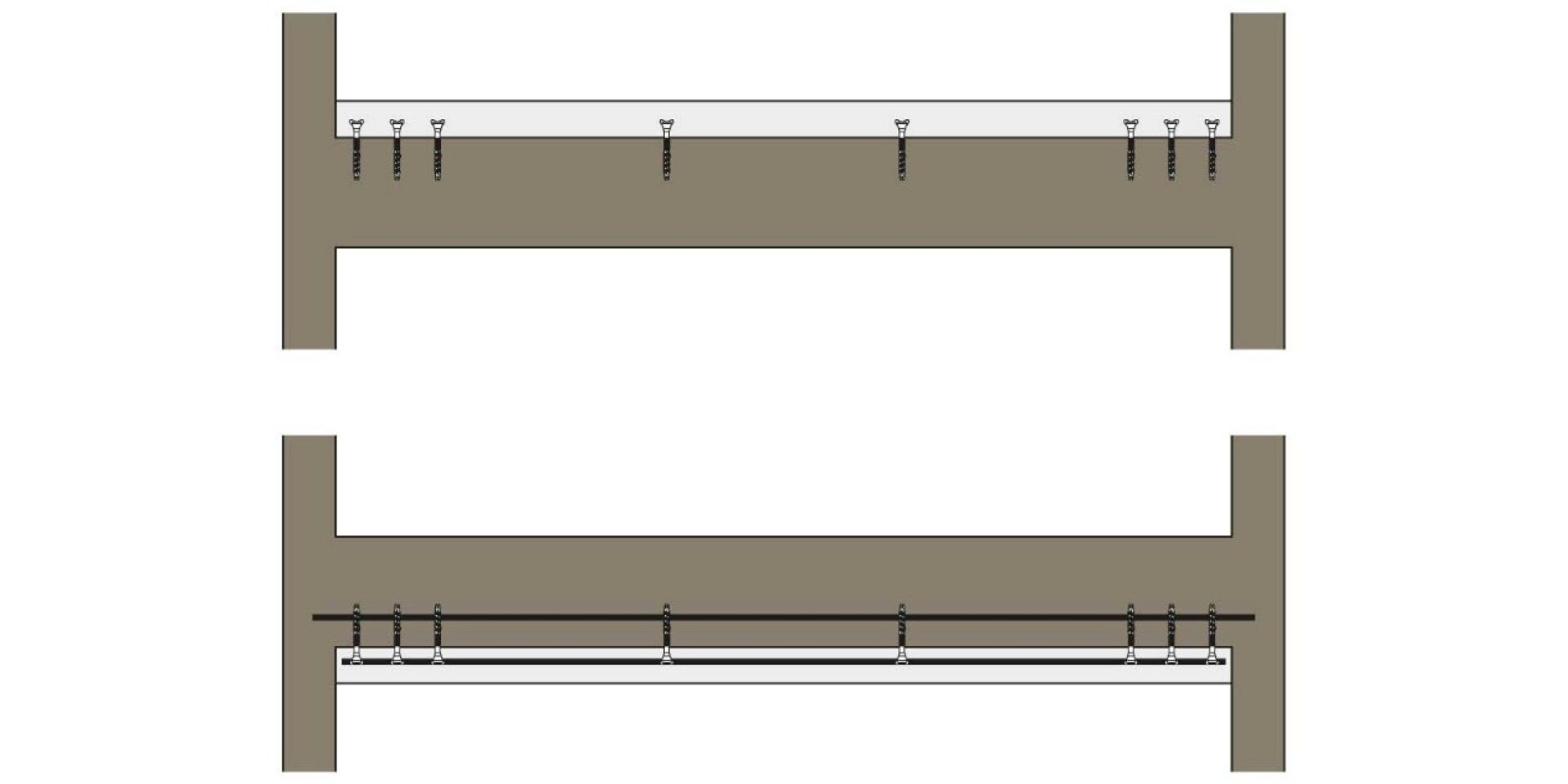

![Post installed rebar concrete overlay Hilti design solution](/content/hilti/E2/PT/pt/business/business/design-center/post-installed-rebar/design-guidelines/_jcr_content/mainSection/mainColumn/two_image_text_col_c_133583636/right/image.img.1920.medium.jpg/1516630322106.jpg)
A solução de dimensionamento Hilti
